难度：
使用次数：143
入库时间：2014-12-07家庭电路中，当电路发生故障时，电工师傅常用一只额电压为220V的灯泡L0(检验灯泡)，放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示，当S闭合时，再逐一闭合Sl、S2、S3(每次只闭合其中的一个开关)时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况(选填：“短路”、“断路”或“正常”)：
(1) L0不亮，说明该支路____________．(2) L0正常发光，说明该支路_____________．
(3) L0发光呈暗红色，说明该支路____________．(4)家庭电路中所有用电器都工作时，总电阻 ．（填最大或最小）。
（5）如果想再接一盏，把它接在开关的两端，与开关并联，则无论开关断开还是闭合，该灯不能正常发光，原因 。
（6）测电笔的是用来辨别火线和零线的，使用时，笔尖与 接触，手与 接触，用电器两端氖管都发光表示是火线。
（7）当把台灯插入插座，家中熔丝立即烧断，则 ；若台灯开关闭合后家
中熔丝立即烧断，则 。
（8）利用家庭电路中的电能表和手表测家用电器的功率，其实验原理是P= .
（9）其具体做法是：如图所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为 W.
-
难度：
使用次数：122
入库时间：2014-12-07
周末，小华在加开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是 。也可能是 。
-
难度：
使用次数：161
入库时间：2014-12-07
（1）根据标记的电流方向，把电池组和开关的符号分别填进电路.
（2）如图把灯泡和控制它的开关正确接入家庭电路中.
-
难度：
使用次数：544
入库时间：2014-12-07

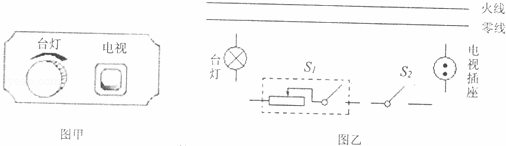

图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
-
难度：
使用次数：101
入库时间：2014-12-07

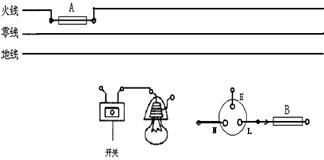

家庭电路应特别注意安全用电，如下右图所示的是安装一盏螺丝口电灯和一
个大功率插座的实物示意图，A、B为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。
