难度：
使用次数：175
入库时间：2014-12-07月底张明家电能表的情况如图19所示．然后从记录本上查出上月底电能表的示数是811.6千瓦时，张明家本月消耗的电能为___________千瓦时。张明家同时使用的用电器总功率不得超过___________瓦。
-
难度：
使用次数：173
入库时间：2014-12-07

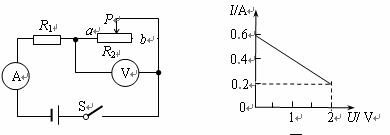

如图20所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图21所示，则电源电压为___________V，R2的最大阻值为___________Ω。
-
难度：
使用次数：139
入库时间：2014-12-07
如图22所示：请根据通电螺线管周围磁感线方向，判断并标出通电螺线管的N极、小磁针的N极和电源的“＋、－”极。
-
难度：
使用次数：148
入库时间：2014-12-07
阅读下面的短文，回答问题。
热电偶
把两种不同材料的导线（如铁线和铜线）组成如图23所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B 间的温度差的大小有关，温度差越大，回路电流越大。
请回答下列问题：
⑴如图23所示其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流 。（选填“变大”、“变小”、“不变”)
⑵热电偶电路可以把温度信号换成 信号，利用这种性质可以把热电偶做成 （写出一种应用）。
-
难度：
使用次数：139
入库时间：2014-12-07

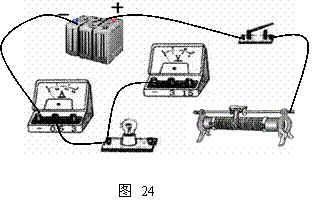

如图24所示，是测量小灯泡电功率的实物元件图，其中电源是由三只蓄电池组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表(0～0.6A、0～3A)，电压表(0～3V、0～15V).
⑴本实验的原理是：__________；
⑵请用笔画线代替导线，把图24中的电路元件连接成完整的实验电路．（要求：滑片P向左移时灯变亮，且连线不得交叉）
⑶实际测量过程中小刚发现电压表0～15V量程已损坏（另一量程完好），但他仍想利用现有器材测出小灯泡的额定功率，小刚按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为___________V时，小灯泡正常发光，此时电流表示数如图25所示，则小灯泡的额定功率是___________W.
⑷实验时，若发现电流表指针摆动出现了如图26所示的情况. 请分析在使用电流表时存在什么问题，并写在下面的横线上．
存在的问题： .
