难度：
使用次数：182
入库时间：2014-12-06图12所示，电能表的度数是 kw·h；纽扣的直径是 cm；
拉力是 N．
图12
-
难度：
使用次数：185
入库时间：2014-12-06

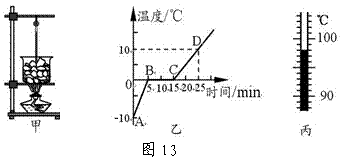

小明同学用如图13甲所示的装置对冰加热．
（1）根据实验记录他绘制了冰熔化时温度随时间变化的图像，如图13乙所示．由图像可知冰是 （选填“晶体”或“非晶体”）；在10min末这一时刻，杯里的物质处于 （选填“固态”、“液态”或“固液共存态”）；从AB段和CD段的比较可知，冰的比热容比水的比热容要 （选填“大”或“小”）．
（2）继续加热到水沸腾，此时温度计的示数如图13丙所示且一直保持不变，则水的沸点是 ℃，这说明当时水面上方的大气压 （选填“高于”、“低于”或“等于”）一个标准大气压．
-
难度：
使用次数：71
入库时间：2014-12-06
小军在实验室测量金属块A的密度．他先将天平放在水平桌面上，然后将游码移至标尺的左侧零刻度处．他发现天平指针位置如图14甲所示，此时，小军应该将平衡螺母向 侧调节（选填：“左”或“右”）．调节天平平衡后，他将金属块A放在天平的左盘，在右盘添加砝码并移动游码，当天平再次平衡时，右盘中所放砝码及游码在标尺上的位置如图14乙所示，则金属块A的质量为 g．然后，再将金属块A放入盛有50ml水的量筒中，量筒中的水面升高到如图14丙所示的位置，由此可计算出金属块A的密度为 kg/m3
-
难度：
使用次数：284
入库时间：2014-12-06

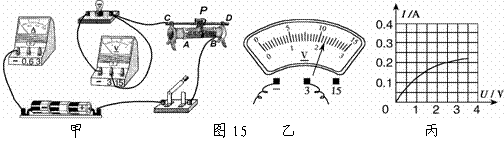

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应 ，电流表的量程应选0～ A．
（2）请你用笔画线代替导线，将图15甲中的实物电路连接完整．
（3）闭合开关前，图15甲中滑动变阻器的滑片P应位于 （选填“A”或“B”）端．
（4）闭合开关，移动滑片P到某一点时，电压表示数（如图15乙所示）为 V，若他想测量小灯泡的额定功率，应将图15甲中滑片P向 （选填“
A”或“B”）端移动，使电压表的示数为2.5V．（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图15丙所示的I－U图像，根据图像信息，可计算出小灯泡的额
定功率是 W．（6）小勇
同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原
因可能是 （写出一种即可）．
-
难度：
使用次数：105
入库时间：2014-12-06
质量为2kg的水，温度从90℃降低到40℃，求水放出的热量．[c水=4.2×103 J/（kg·℃）]
