难度：
使用次数：114
入库时间：2014-12-06小金在做“测定小灯泡电功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V．
（1）按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是 ；

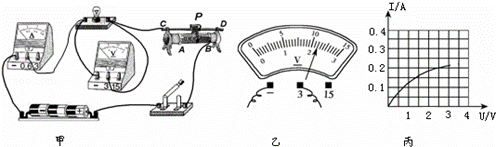

（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图13乙，若要测量小灯泡的额定功率，应将图13甲中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V；
（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图13丙所示的图象．根据图象信息得，小灯泡的额定功率是 W．该图象不是直线，主要原因是 ．
-
难度：
使用次数：374
入库时间：2014-12-06
某太阳能热水器水箱内装有0.5m3温度为20℃的水，经阳光照射一天后，水温升高到70℃，已知c水=4.2×103 J/（kg·℃）,ρ水＝1.0×103kg/m3
求：
（1）水箱内水的质量；
（2）水箱内的水吸收了多少热量．
-
难度：
使用次数：108
入库时间：2014-12-06
小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制．小明从说明书上收集到如下表中的部分数据和图14所示的电路原理图．请解答如下问题：（计算结果若不能整除，保留一位小数）
（1）电热饮水机正常工作时，在加热状态下的总电流大约是多大？
（2）若保温时的功率为40W，则电阻R2的阻值为多少？
（3）在傍晚用电高峰期，供电电压可能会下降．当实际电压只有200V时，这个电热饮水机加热的实际功率是多大？
额定电压
220V
频率
50Hz
额定加热功率
880W
-
难度：
使用次数：120
入库时间：2014-12-06
图15乙所示是一种起重机的简图，为了保证起重机起重时不会翻倒，在起重机右边配有一个重物m0；已知OA=12m，OB=4m．用它把质量为2×103kg，底面积为0.5m2的货物G匀速提起．求：
（1）起吊前，当货物静止在水平地面时，它对地面的压强是多少？
（2）若起重机自重不计，吊起货物为使起重机不翻倒，右边的配重m0至少为多少千克？
（3）如果起重机吊臂前端是由如图甲所示的滑轮组组成，动滑轮总重100kg，绳重和摩擦不计．如果拉力的功率为6kW，则把2×103kg的货物匀速提高10m，拉力F的大小是多少？需要多少时间？
