入库时间：2014-12-06如图为一台两挡式电热水器的
内部简化电路，S为温控开关，当S接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W．求：(1)R1的电阻；(2)高温挡时电路消耗的电功率；
(3)在低温挡工作时电路中的电流以及10min，R2产生的热量；
-
难度：
使用次数：139
入库时间：2014-12-06

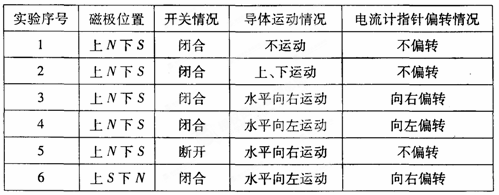

某物理兴趣小组利用如下图所示装置做探究电磁感应实验．得到如下记录表格（实验中磁铁不运动）：
综合分析上述实验记录，解答下列问题：
(1)感应电流产生的条件是：
① ▲ ，该结论是分析比较实验序号 ▲ 得
出的；② ▲ ，该结论是分析比较实验序号 ▲ 得出的．
(2)影响感应电流的方向的因素是：
① ▲ ，该结论是分析比较实验序号 ▲ 得出的：
② ▲ ，该结论是分析比较实验序号 ▲ 得出的．
-
难度：
使用次数：148
入库时间：2014-12-06
周末，小华在爸爸的帮助下利用图示的电能表测量电热水壶的实际功率，已知电热水壶的铭牌为“220V 1000W”．
(1)根据表盘示意图，可知小华家累计用电为 ▲ kW．h；
(2)在测量电热水壶的实际功率时，小华首先进行的操作是▲ ，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是 ▲ W，这表明电热水壶的实际工作电压 ▲ （选填“大于”“小于”或“等于”）额定电压．
-
难度：
使用次数：57
入库时间：2014-12-06
小明同学用电压表、电流表测量小灯泡电功率的实验，已知电源电压3V，灯泡上标有“2.5V”的字样．

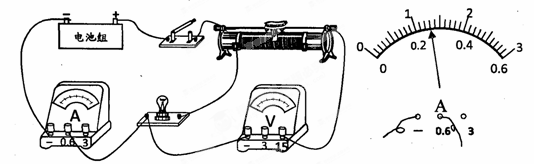

(1)小明连接了如下图所示的实验电路，检查后发现有一根导线连接有错误．请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线．（只能移动一根导线）
(2)电路改正后，调好变阻器滑片，闭合开关，小明发现灯泡不亮，电流表的示数为零，电压表有示数，取下灯泡，两表的示数仍不变．其故障可能是 ▲ ．
(3)故障排除后，小明闭合开关，调节滑动变阻器，从最大值处将滑片向 ▲ 移动到某个位置时，电压表示数为2V，为了使小灯泡正常发光，又需将滑片向 ▲ 移动．（选填“左”或“右”）
(4)小灯泡正常发光时，电流表的示数如图所示，则小灯泡正常发光的电流为 ▲ A，额定功率为 ▲ W，滑动变阻器连入电路的电阻为 ▲ Ω．
-
难度：
使用次数：110
入库时间：2014-12-06
阅读下面的短文，回答问题．
热电偶
把两种不同材料的导线（如铁线和铜线
）组成如图所示的闭合回路，当A、B两端存在温度差时，回路中就会有电流通过，这就是赛贝克效应，这种电路叫热电偶．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。请回答以下问题：
(1)如图所示．（以下各空格均选填“变大”、“变小”、“不变”、“变为零”）
①其它条件不变，只将铁丝换成铜丝，电路电流 ▲ ，
②其它条件不变，只将A处杯中的冰水混合物换成沸水，电路中的电流 ▲ ，
③其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路中的电流 ▲ ．
(2)这样的热电偶实际上是一个电源，它的电能是由 ▲ 能转化而来．
(3)热电偶电路可以把温度信号换成 ▲ 信号，利用这种性质可以把热电偶做成 ▲（写出一种应用）．
