难度：
使用次数：66
入库时间：2014-12-05在如图20所示的电路中，电流表的量程为0～0.6A，电压表的量程为0～3V，R1＝4Ω。求（要求画出每个小题相应的简化电路图）：
（1）（2分）只闭合开关S1时，电路消耗的功率为4W，电源电压U=?
（2）（3分）只闭合开关S2时，灯泡L恰好正常发光，且电流表示数为0.4A，此时灯泡的电阻RL和灯泡的额定功率PL分别有多大？
（3）（3分）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的阻值变化范围是多少?
-
难度：
使用次数：174
入库时间：2014-12-05
为了探究冰熔化时温度的变化规律，小丽设计了如图21所示的实验装置，并通过实验描绘了冰熔化时温度随加热时间变化的图象（如图22，试管中冰的质量为100g，假设在加热过程中物质的质量不变，单位时间内吸收的热量相同）。
（1）（2分）通过对图像的分析，你能获得的信息有：
①________________________________________；②____________________________________。
（2）（2分）小丽跟同学交流时发现，冰熔化前升温快，熔化后升温慢，请你做出合理的解释：
_________________________________________________________________________________。
（3）（2分）通过查找资料，他们发现：为了表示晶体熔化成液体时吸收的热量，物理学中引入了“熔化热”这个物理量，如冰的熔化热为3.35×105 J/kg，其物理意义是“1kg、0℃的冰熔化成同温度的水时吸收的热量是3.35×105 J”。请你计算：试管中的冰从图像中的B点加热到D点共吸收 J的热量。
-
难度：
使用次数：71
入库时间：2014-12-05

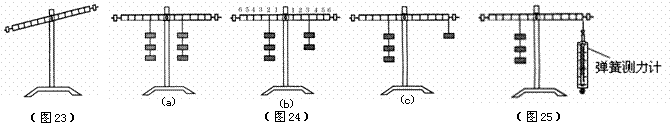

小明同学探究“杠杆的平衡条件”。
（1）（2分）实验前，杠杆停在图23所示的位置，应该将右端平衡螺母向 （
选填“左”或“右”）调节，为使杠杆在水平位置平衡；实验过程中使杠杆水平平衡的目的是 ；（2）（2分）调节杠杆水平平衡后，小明进行的三次实验如图24所示。根据实验，他得出杠杆的平衡条件为“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”， 你认为这个结论是 （选填“正确”或“错误”）的，用图25所示的装置，怎样通过实验来说明该结论是否正确？ 。
（3）（1分）在图24（b）装置的左右两边各取下一个钩码后，杠杆会 转动（选填“顺时针”或“逆时针”）。
（4）（1分）水平地面上有一条大木杆，抬起A端需用力500N，抬起B端需用力300N。则整个木杆的重量为 。
-
难度：
使用次数：175
入库时间：2014-12-05

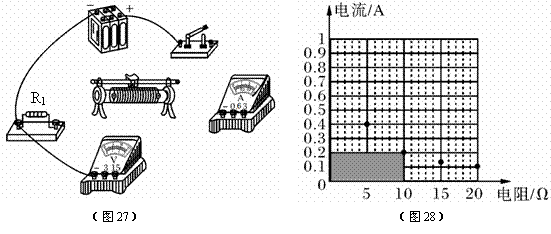

小华用如图27所示的电路，研究通过导体的电流与导体电阻的关系，电源电压恒为6 V。改变定值电阻R的阻值，进行了4次实验，记下相应的电阻和电流值，并在图28坐标系中描出四个点。
（1）（2分）用笔线代替导线，将实验电路连接完整（要求滑片向右移动时电流表示数变小）。
（2）（1分）实验中，他所选择的变阻器是______（选填序号）。
A．10 Ω、0.5 A B．20 Ω、1 A C．50 Ω、2 A
（3）（3分）小华在本次实验中，通过调节滑动变阻器的滑片位置，保持R1两端的电压为 V。当她将R1=5Ω的电阻改接成R2=10Ω的电阻时，会发现电压表示数 （填“小于”或“大于”）以上电压，于是她下一步的操作是：将滑动变阻器的滑片向________（填“左”或“右”）移动，使电压表示数等于以上电压，并记下电流值；再改接R3=15Ω、R4=20Ω的电阻，重复上述实验。
（4）（1分）图28中阴影部分面积表示的物理意义是： 。
