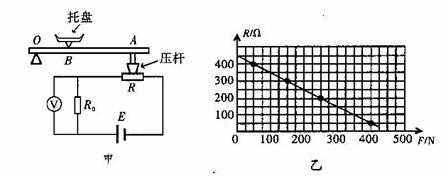

入库时间：2014-12-04小明设计了一个测量物体质量的“托盘秤”，图（甲）是其原理示意图，其中托盘上放置物体，压力传感器R的电阻值会随所受压力大小发生变化，杠杆ABO可绕0点转动，电压表的量程为O～3V（可显示质量大小）．已知OB：BA=1：2，电阻R0=100?．压力传感器R表面能承受的最大压力为400N，压杆与压力传感器的接触面积为2cm2，压力传感器R的电阻值随所受压力变化的图像如图（乙）所示．电源电压恒定不变，秤达到最大称量时，电压表的示数也达到最大值，托盘和杠杆组件的质量忽略不计．求：
（1）该压力传感器能承受的最大压强；
（2）电源电压；
（3）当电压表的示数为1.5V时，托盘上被测物体的质量。（g=10N／kg）
-
难度：
使用次数：58
入库时间：2014-12-04
对于L1、 L2（额定电压相同，电阻
）两个小灯泡连接到电路中谁更亮的问题，两位同学产生了争议：
甲认为：电功率与电阻成正比，因为
较大，所以，灯泡
更亮；
乙认为：电功率与电阻成反比，因为
较小，所以，灯泡
更亮.
（1）你认为甲乙两位同学观点各自成立的条件是什么？
（2）请你画出电路图，分别对两位同学的观点做出正确的解释。要求写出必要的文字说明、公式推导过程。 -
难度：
使用次数：62
入库时间：2014-12-04
如图甲是某型号电子秤，其原理结构如图乙所示．R0为定值电阻，R是压敏电阻，其阻使随所受压力F变化的关系如图丙所示，改写电压表（量程为3V）的表盘数值后可直接读出所称物体的质量．设踏板的质量为5Kg，电源电压保持9V不变．g取1ON/Kg．
（1）空载时．电压表的示数为1V．求R0的阻值．
（2）该电子秤的量程多大？
（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻．使电子秤的量程变为11Okg．计算说明应使用多大的电阻?如何连接？
-
难度：
使用次数：54
入库时间：2014-12-04
如题图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω 2A ”字样。
（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1.
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I="5" I1，求R2的阻值。
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
-
难度：
使用次数：69
入库时间：2014-12-04
在如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．
（1）电阻R1两端的电压是多少？
（2）通过R2的电流是多少？
