难度：
使用次数：85

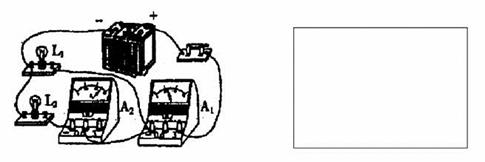

入库时间：2014-12-04小明同学连接了如图22所示的电路，请你在方框内画出电路图。（2分）
-
难度：
使用次数：51
入库时间：2014-12-04
楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有声音时，自动闭合，无声音时自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使电灯只有在夜晚天黑之后，有人走过时才能亮。请在图中用笔画线连接好电灯的工作电路图。
-
难度：
使用次数：154
入库时间：2014-12-04
按照要求连接电路：将图中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。（2分）
-
难度：
使用次数：410
入库时间：2014-12-04

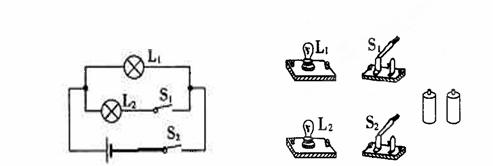

根据电路图，连接实物电路图．
-
难度：
使用次数：262
入库时间：2014-12-04

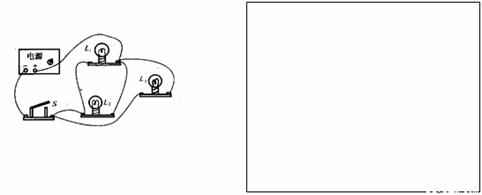

根据实物图，在方框内画出相应的电路图
