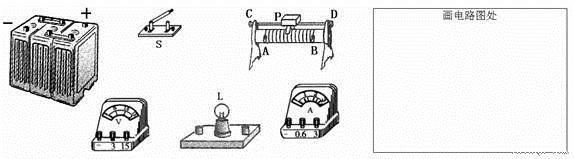

入库时间：2014-12-04现有电流表，电压表，滑动变阻器，三个蓄电池，小灯泡，开关，导线若干。
（1）将下图元件按要求用笔画线代替导线连接起来；
要求：①电流表测通过灯L的电流（约0.4A）；②电压表测L两端的电压（约3.8V）；
③滑动变阻器的滑片向右移电阻变大；④ 开关控制整个电路；
（2）在右方框处处画出对应的电路图；
（3）开关S闭合前，滑片P应置于 端；
（4）实验过程中，滑片P向左移动，灯L的亮度 。
-
难度：
使用次数：187
入库时间：2014-12-04
在“组成串联电路和并联电路”的实验中：
（1）连接串联电路的过程中，下列几点要求中没有必要的是（ ）A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是_______________________________________。
（3）在并联电路中支路开关的作用是___________________________________。 -
难度：
使用次数：161
入库时间：2014-12-04
如图所示，在两个“○”内选填“灯泡”和“电流表”
的符号，使两灯组成并联电路．
-
难度：
使用次数：160
入库时间：2014-12-04
小明一家计划期末考试结束后到乌龙洞旅游，于是爸爸买回一种新式手电筒。它的前端有3颗发光灯，能发出耀眼的白光，老板说那是3颗并联关系的高亮度发光二极管。想起爷爷有一个老式的手电，小明想到：可否做一个调查，对二者作对比研究呢？结果，小明收集到以下一些资料：
A、爷爷的手电需要三节干电池（每节电压为1.5V）供电，更换××牌新电池后可连续正常发光3小时；采用白炽灯泡，发光时灯丝温度很高，正常工作电流约为0.3A；灯泡使用寿命约为50小时，为方便更换，灯头采用螺旋式。
B、爸爸的新手电使用二节干电池供电，但发光时亮度比爷爷的老手电要亮得多；更换××牌新电池后可连续发光20小时；发光二极管属冷光源，正常发光时温度几乎不升高（接近室温），所以其使用寿命极高，可达10万小时；另外，抗震能力强，电光转换效率（电流通过电灯时，转化成的光能在所消耗的电能中占的百分比）高也是其显著特征；灯泡被直接焊接在一小块电路板上。
①爷爷的手电筒的额定工作电压是 V；
②经过比较，两种手电除开灯泡及其连接不同外，其他电路一样，请在右边方框内帮天翔画出他家新买的手电的电路图（框内已画出了发光二极管的符号）。
③发光二极管手电有许多优点，如：抗震能力强、使用寿命高、电光转换效率高、 。
④比较而言，老式手电的灯泡寿命很低，主要因为 。
⑤新式手电为什么将灯泡焊接在电路板上，而不采用螺旋式灯头呢？ 。
-
难度：
使用次数：189
入库时间：2014-12-04
在一次实验中，需要测量小灯泡两端的电压和通过它的电流，甲同学连接了如图所示的电路。同组的乙同学发现有错，主张拆了以后重新连接，可时间来不及了。甲同学稍加思考，在图示电路中只增加了一根导线，电路就达到了实验的目的。
（1）在图中用笔画线代替导线画出甲同学连接的那条导线。（1分）
（2）在增加那根导线之前，若闭合开关，电压表示数约为 V，电流表示数约为 A（2分）
