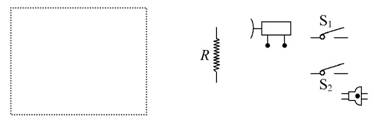

入库时间：2014-11-29有带风叶的小电动机一个,电热丝R一段,开关两只,插头一只,导线若干。利用这些器材可以连成一个有冷热两挡风的电吹风电路。
要求：只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风。
(1)请你在虚线框内画出电路图；
(2)请你按要求将图中的元件连接起来。
-
难度：
使用次数：54
入库时间：2014-11-29
将两盏相同的灯L1和L2串联或并联后,直接接在电压为6V的电源上,两灯都发光,请根据下列操作及观察到的现象,判断灯L1、L2的连接方式,并填入表格中。
操作
取下一盏灯
取下一盏灯
将电压表并联接在一盏灯的两端
将电压表并联接在一盏灯的两端
现象
另一盏灯仍能发光
另一盏灯不发光
电压表的示数为3V
电压表的示数为6V
L1、L2
连接
方式
-
难度：
使用次数：109
入库时间：2014-11-29
在探究“并联电路中电流规律”的实验中,如图甲所示,小明用电流表测得A、B、C三点电流示数分别是IA、IB、IC,实验中小明三次测量,测得不同的数据：
A点电流
B点电流
C点电流
第1次
0.28A
0.12A
0.16A
第2次
0.8A
0.38A
第3次
0.32A
0.28A
(1)小明在第2次实验数据测量中,电流表读数如图乙所示,则此时第2次B点的电流示数为 。
(2)在第3次记录数据过程中,粗心的小明忘记填写实验数据,根据其前面两次的实验数据,可以得出并联电路中电流规律： _________________________；
根据这个规律可知第3次A点电流为 ______________________________。
