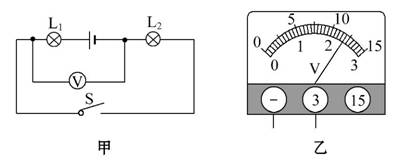

入库时间：2014-11-29如图甲所示电路,当开关S闭合后,电灯L1和L2 联,电压表测的是
灯两端的电压。若电源电压为6V,电压表示数如图乙所示,那么L1灯两端的电压为 V,L2灯两端的电压为 V。
-
难度：
使用次数：72
入库时间：2014-11-29
如图所示,当开关由闭合到断开时,电压表和电流表的示数变化的情况是：A1 ；A2 ；V 。
-
难度：
使用次数：143
入库时间：2014-11-29
如图所示的电路中,若使两灯串联,应闭合开关 ,断开开关 ；若使两灯并联,应闭合开关 _______________________,
断开开关 ；若闭合开关S1和S2,断开S3,则灯 发光,若闭合开关S2和S3,则会出现电源 现象。
-
难度：
使用次数：125
入库时间：2014-11-29
在如图所示的电路中,电源电压保持不变。灯L1、L2可能出现了开路故障,闭合开关S后：
(1)若两灯均不发光,则三个电表中示数一定大于零的电表是 。
(2)若两灯中有一灯不发光,则三个电表中示数一定大于零的电表是 。
-
难度：
使用次数：377
入库时间：2014-11-29
如图所示为一实物电路,请画出所对应的电路图。
