难度：
使用次数：168

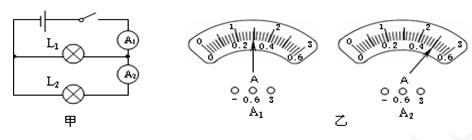

入库时间：2014-11-27.如图甲所示，电灯L1、L2两灯并联，其中电流表A2是测量 的电流。两只电流表的示数分别由乙中两图读得，则电灯L1中的电流是 。
-
难度：
使用次数：111
入库时间：2014-11-27
如图14所示的电路中，电压表所用的量程不明，V1和V2的示数分别如图所示，则V1选的量程是 V，小灯泡L1上的电压是 。
-
难度：
使用次数：132
入库时间：2014-11-27
如图是一种可以改变收音机音量大小的电路元件结构示意图，A、B、C是固定的铜片，d是一段弧形电阻，e是一端连接在B上、另一端可在d上滑动的铜片。此装置相当于一个__________。为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片 接入电路。
-
难度：
使用次数：68
入库时间：2014-11-27
教室里投影仪的光源是强光灯泡，发光时必须用风扇给予散热降温。使用投影仪时，先闭合开关S1，风扇转动；再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光。方框内已画出了投影仪电源插头所连接的电源，请你在该图中完成投影仪内部的电路图。（风扇用电动机的符号表示，在图中标明开关S1和S2）
-
难度：
使用次数：141
入库时间：2014-11-27
在观察“水的沸腾”实验中，当水温升到88℃时，每隔1min读一次温度计的示数，直到水沸腾3min后停止读数，数据记录如下表：
时间
0
1
2
3
4
5
6
7
8
温度
88
90
92
94
96
98
98
98
98
（1）小丽观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图1（a）、（b）所示，则图 是水沸腾时的情况．（2）从表中数据可以看出水的沸点是 ℃，说明此时气压 （选填“＜”、“＞”或“=”）1个标准大气压）
（3）小明和小华也做了该实验．他们根据各自的数据，在同一坐标纸上画出了如图２所示的图线，其中a线表示小明的图线，c线表示小华的图线，水平部分图线重合．若加热条件完全相同，整个过程中两人的操作都规范准确．根据图线分析：你认为造成两同学图线差异的主要原因可能是：
（4）下表是几种物质的沸点和熔点．本实验中．应选用 温度计来进行试验．
物质
酒 精
水
煤 油
沸点
78℃
100℃
150℃
(5)为了缩短把水加热到沸腾的时间，请你提出一条有效地操作建议：
