难度：
使用次数：84
入库时间：2014-11-26在探究“导体的电流与电阻的关系”的过程中，两个小组同学分别进行了以下实验：
(1)根据实验所需电路，请用笔画线代替导线帮助第1小组完成图14的实物连接，要求滑片左移灯泡变暗；
(2)正确的实验步骤为：
①将5 Ω电阻接入电路，闭合开关,调节滑动变阻器，使电压表的示数为1.5 V，记录电流表示数；
②将5 Ω电阻换成10 Ω电阻，闭合开关后发现电压表示数大于1.5 V，应将滑动变阻器的滑片向______（填“左”或“右”）移动，当观察到电压表示数为_________ V时，记录电流表示数；
③将10 Ω电阻换成15 Ω电阻,闭合开关后发现： 当滑动变阻器的滑片已移动到端点时，电流表和电压表的示数如图15所示。出现上述情况的原因可能是（ ）
A．滑动变阻器最大阻值太小 B．滑动变阻器断路 C．定阻电阻短路
（3）第2小组同学探究“导体中的电流与电阻的关系”时，进行了创新实验，除了与原有实验所必须的器材相同外，没领电压表，而是多领了一只电流表，并设计出如图16所示的电路图，进行实验。
①连接电路，调节滑动变阻器，读出电流表A1与A2的示数分别记为I1和I2；
②把定值电阻R2换成R3，调节滑动变阻器使电流表A1的示数为 ，该操作目的是 （填所选项字母）：
A.保持AB两点间电压不变 B.保持干路电流不变 C.保证R3和R2的电流相同
③记录此时电流表A2的示数I3；
④再把R3换成R4，重复上一步骤进行实验；
⑤分析数据得出电流与电阻的关系。
-
难度：
使用次数：96
入库时间：2014-11-26

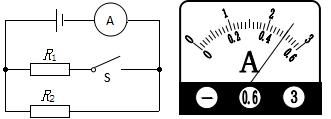

如图所示，电阻R2=9Ω，开关S断开时电流表的示数为1A，开关S闭合时，电流表的示数如表所示，求电源电压及R1的电阻值。
-
难度：
使用次数：55
入库时间：2014-11-26
某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图18所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了0.2kg的煤，水的比热容为4.2×103J／(kg·℃)，煤的热值约为3×107J／kg。求：
(1)煤完全燃烧产生的热量；
(2)经过6min时间加热，水所吸收的热量；
(3)煤炉烧水时的热效率。
-
难度：
使用次数：930
入库时间：2014-11-26
如图19所示电路中，电源电压不变，已知Rl=5Ω，当S1和S2都闭合时，电流表A1的示数为2A，电流表A的示数为3A，
（1）求电阻R3的阻值和电压表的示数;
（2）当S1和S2都断开时，电压表V的示数为8V，求电阻R2的阻值。
