难度：
使用次数：83
入库时间：2014-11-26如图所示，当开关S1闭合、S2断开时，能亮的灯是 ；当开关都闭合时，能亮的灯是 。
-
难度：
使用次数：118
入库时间：2014-11-26
在如图9所示的电路中，电源电压和灯泡的电阻不变，A、B、C分别表示电流表或电压表，当S闭合，L1和L2两灯都发光。当L1和L2以某种方式连接时，B表的示数大小为12，A表的示数为3A；当L1和L2以另一种方式连接时，此时B表应为 表（选填“电压”或“电流”），若B表的示数大小为1，则灯泡L1的电阻为 Ω，L2的电阻为 Ω。
-
难度：
使用次数：289
入库时间：2014-11-26

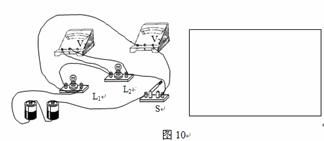

（1）如图10，根据实物图画出电路图；
（2）如图11，按要求连接实物图：两灯泡并联，开关S是总开关，电路中的总电流约为0.5A，其中电流表A1只测通过L1的电流，A2只测通过L2的电流。
-
难度：
使用次数：101
入库时间：2014-11-26
在“比较两种液体比热容的大小”实验中，提供的装有液体、发热电阻丝和温度计的烧瓶(各烧瓶完全相同；各烧瓶中的液体种类不同、质量相同；各烧瓶中发热电阻丝完全相同)若干，其他器材任选。(1)小明选用的两个烧瓶中分别装有A、B两种液体，选用的其他器材及实物连接图如图12所示。给A、B两种液体加热时，为了保证加热时间即吸收的热量相等，小明应该先闭合开关 ，再闭合开关 ；通过观察，发现A液体中温度计示数的变化量大，则_________液体比热容大；(2)小明将装有A液体的烧瓶换成装有C液体的烧瓶，将装有B液体的烧瓶换成装有D液体的烧瓶。其他器材及实物连接关系不变，又做了一次实验，发现C液体温度升高得快，一段时间后，断开S1，同时记下C液体中温度计示数的变化量△t。又过了一段时间，当D液体中温度计示数的变化量也等于△t时，断开S2，因为_________液体加热时间短，所以_________液体比热容小。
-
难度：
使用次数：121
入库时间：2014-11-26
如图是“探究串联电路电流特点”的实验电路图：
（1）刚连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法
操作
现象
结论
方法是否可行
方法1
把其中一灯泡从灯座中取下
另一灯熄灭
两灯一定是串联
方法2
把任意一根导线断开
两灯熄灭
两灯一定是串联
电流表的位置
A
B
C
电流I／A
0.3
0.3
1.5
（2）确定了电路连接正确以后，右表是某同学实验中的一组数据：
指出表格所记录的数据中，明显错误的数值是 ，造成错误的原因是 。
（3）当用电流表测出A、B、C三点的电流并记录数据后，下一步应该做的是 。
A．整理器材，结束实验 B．换不同规格的小灯泡再测几组电流值
C．分析数据，得出结论 D．换电流表的另一量程再测一组电流值
（5）实验中发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是 。
A．通过两个灯泡的电流大小不同 B．发光微弱的灯泡的灯丝断了
C．灯泡的规格不同 D．发光微弱的灯泡被短路
