难度：
使用次数：191
入库时间：2014-11-25（1）如图9所示，物体A静止在斜面上，请画出物体A所受力的示意图。
（2）如图10所示，请画出物体AB在平面镜中所成的像A′B′（保留作法）。
（3）如图11所示已画出了两个磁极间的磁感线，请在图中标出磁极的名称。
-
难度：
使用次数：142
入库时间：2014-11-25

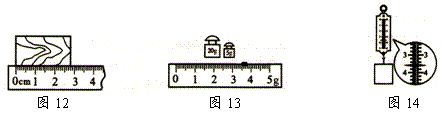

如图12所示，物体的长度为 cm；大山同学正确使用天平测量某物块的质量，天平平衡时，右盘内砝码及游码的位置如图13所示，则物块的质量为 g；如图14所示，弹簧测力计的示数为 N。
-
难度：
使用次数：61
入库时间：2014-11-25
在“探究凸透镜成像规律”时，所用凸透镜的焦距为10cm。现将凸透镜、蜡烛和光屏放在如图15所示的光具座上进行实验。若在图中C位置上放置光屏，则B位置上放置 。现要在光屏上成清晰的缩小的像，蜡烛应向 移动，光屏应向 移动（选填“左”或“右”）。
-
难度：
使用次数：144
入库时间：2014-11-25

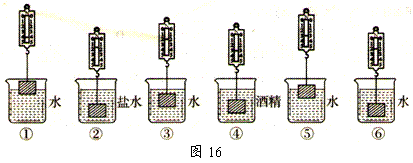

如图16所示，在探究浮力的大小跟哪些因素有关的实验中：
（1）若探究浮力的大小与物体浸没的深度的关系，应选用的操作是 （填序号）。
（2）若选用的操作是②④⑥，可探究浮力的大小与 的关系。
（3）若选用的操作是①⑤⑥，可探究浮力大小与 关系。
-
难度：
使用次数：92
入库时间：2014-11-25
用伏安法测电阻，实验电路图如图17所示，电源电压保持U0不变。
（1）该实验的原理是 。
（2）闭合开关S前，滑动变阻器滑片P应置于 端。
（3）假如小珍同学用完好的器材按如图17所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针
迅速摆动到最大刻度，其原因可能是：① ；② 。（4）小珍在张芳同学已连好的电路上操作，当闭合开关S，把P向a端移动时，发现
电流表示数增大，电压表示数减小。发生此现象的原因是张芳同学把 。（5）小珍同学按图17所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图18所示，电流表示数如图19所示，则此时被测电阻Rx两端电压为 V，通过Rx的电流为 A，被测电阻Rx＝ Ω。
（6）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，请你用剩下的器材测出Rx。先在右边方框内画出此时的实验电路图；再简要写出实验步骤和计算Rx的表达式。
a．实验步骤： 。
b．Rx的表达式：Rx＝ 。
