难度：
使用次数：54
入库时间：2014-11-21小明要买一个电炉用来烧开水，他到商店去选购时看到有800Ｗ和1200Ｗ两种规格，他想：800Ｗ的功率小，比较省电，打算买800Ｗ的。如果从节能的角度考虑，你认为他的这种想法合理吗，为什么？
-
难度：
使用次数：195
入库时间：2014-11-21
阳湖中学九(六)班雄鹰队(1队)和猛虎队 (2队)之间将开展物理应用知识抢答竞赛，班内科技兴趣小组为此制作了一个新型抢答器，电路原理如图所示．图中A1A2是电磁铁，B1B2是衔铁，C1C2是弹簧，P、Q是动触点，E、F、M、N是静触点．
(1) 若雄鹰队(1队)抢先于猛虎队(2队)闭合开关S1，请分析电路的工作过程并判断灯L1L2的亮暗情况．
（2）若雄鹰队(1队)和猛虎队(2队)同时闭合各自开关S1和S2，请分析电路的工作过程并判断灯L1L2的亮暗情况．
-
难度：
使用次数：128
入库时间：2014-11-21

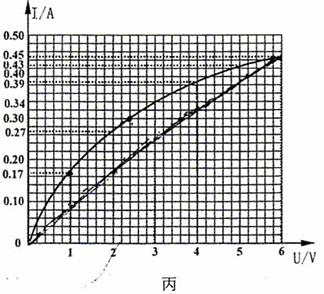

某科学兴趣小组的同学在实验室发现一个有趣的元件（如图甲所示）：透明玻璃壳内有一个标有“6V 3W”字样的小灯泡L（阻值不变）和一个由一种特殊金属丝制成的导体R0，A，B，C是其外露的三个接线柱。为进一步了解导体R0的某些特征，他们使用了如图乙所示电源电压恒为6伏的实验装置：把导线M，N分别与A，C接线柱相连，闭合开关S,移动滑动变阻器的滑片P，测得了一组电流表和电压表的读数，并绘制成图丙所示曲线。
（1）小灯泡L的电阻值为 欧，当它正常工作时，通过的电流是 安。
（2）小明同学在原来连线的基础上，再用导线连接A，B两个接线柱，闭合开关S，把滑片P移到a端，此时电流表的示数是多少安培？
（3）若把导线M，N分别接到A，B接线柱上，闭合开关S，把滑片P移到a端，则小灯泡消耗的电功率为多少？（温馨提示：本小题可用作图法辅助求解）
-
难度：
使用次数：146
入库时间：2014-11-21
电热炉内有两个阻值分别为R1=60Ω和R2=120Ω的发热电阻，用一个旋转开关可以实现电热炉多档位工作的要求。将电热炉接入家庭电路中。
(1) 当电热炉只有发热电阻R1工作时，通过它的电流是多大?
(2) 若要求电热炉发热功率最大，R1R2应怎样连接?求出这个 最大功率值。
(3) 图34是这个电热炉的工作原理图，其中的旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有0，1，2，……9共10个金属触点；可以绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关 旋钮可以将相邻的触点连接。如旋钮上的箭头指向图中位置C时，金属滑片将34触点接通， 同时也将89触点接通。试分析旋转开关的箭头指向何位置时，电热炉的功率最大?
-
难度：
使用次数：185
入库时间：2014-11-21
李明得到一个国外生产的电热暖手器，铭牌表示额定值的字样中，能看清楚的只有“24W”这几个字。为了能正确使有该用电器，他把一只标有“600
，0.4 A”的定值电阻与电热暖手器和开关串联起来，连接到家庭照明电路中，然后进行如下实验观察：将开关接通后，电能表转盘转动137圈恰好用了100s；断开开关后，电能表转盘在1min内恰好转了80圈；观察电能表上标有3000r/(kW·h)字样；他在做实验的时间内，家中其他用电器的使用情况没有变化。请根据以上数据，计算电热暖手器的额定电压是多少？你在计算过程中忽略了什么因素的影响？由此导致的计算结果是偏大还是偏小？
