入库时间：2014-11-20小明和小亮利用下图所示的电路测量未知电阻的阻值。
(1)根据他们连接的实验电路可知，电表甲应是_________表。
(2)实验中他们检查电路无误后闭合开关，观察了两电表的示数(如上图)，计算出被测电阻R=__________Ω。
(3)完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠。原因是______________。
(4)为了得到更可靠的结果，你认为接下去他们的具体操作应是____________________。
-
难度：
使用次数：160
入库时间：2014-11-20
某同学利用图8所示电路测量小彩灯的电阻（不考虑温度对电阻的影响），图中连接电压表的线未画出。实验时，闭合开关，移动滑动变阻器的滑片，得到电流表和电压表的示数如下表所示。根据表中数据解答下列问题。
（1）在实验过程中该同学是向 移动滑动变阻器的滑片的。（2）请将电压表连入电路。
（3）试求电源电压以及小彩灯的电阻。
电流表示数/A
电压表示数/V
0.30
3.0
0.40
2.0
0.50
1.0
-
难度：
使用次数：96
入库时间：2014-11-20

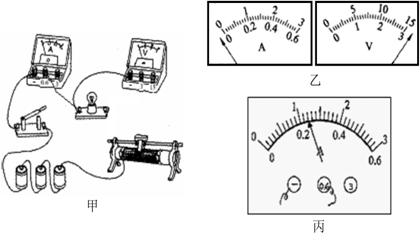

在测定额定电压为3.8V小灯泡电阻的实验中：
（1）如图甲所示是没有连接完整的实验电路，请你用笔画线代替导线将所缺的导线补上。
（2）在连接电路时，开关必须断开，且应将滑动变阻器的滑片移至最 端（填“左”或“右”）。
（3）连接好电路后，闭合开关，发现电流表和电压表指针的转向情况如图乙所示，则可能的原因是：电流表 。
（4）当小灯泡正常工作，如图丙所示，电流表示数为 A，此时小灯泡灯丝的电阻为 Ω。
-
难度：
使用次数：262
入库时间：2014-11-20
有一种测量人的体重和身高的电子秤，其测体重部分的原理如图中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A（实质是电流表）。其中AO：BO＝5：1，压力传感器R表面能承受的最大压强为2×106Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示。
压力F/N
0
50
100
150
200
250
300
…
电阻R/Ω
300
270
240
210
180
150
120
…
设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V。请回答：
（1）踏板空载时，电流表读数是多少A？
（2）若压杆与压力传感器之间的接触面积是2×10－4m2，则该秤的最大称量值是多少？
（3）为了把电流表A的表盘改装成电子秤表盘，我们需要确定踏板上人的体重G与电流表的示数I的关系。请你写出这个关系式
-
难度：
使用次数：159
入库时间：2014-11-20

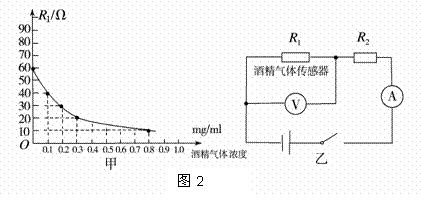

为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图2甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压表的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml ≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
