难度：
使用次数：58
入库时间：2014-11-20在如图6所示的电路中，总电流I为1.2安，R1=R2=2R3。则下列对通过R2电流的判断正确的是 ( )
A．大小为0.6安，方向向右
B．大小为0.6安，方向向左
C．大小为0.3安，方向向右
D．大小为0.3安，方向向左
-
难度：
使用次数：133
入库时间：2014-11-20
如图7所示电路，电源电压保持不变，当滑动变阻器的滑动头自a向b移动过程中，各电表示数变化的情况是 ( )．
A．A1、A2变大，V变小 B．Al、V变大，A2变小
C．A2、V变小，A1变大 D．A1、V变小，A2变大
-
难度：
使用次数：58
入库时间：2014-11-20
如图所示，电流表示数为I，电压表示数为U，不考虑温度对定值电阻的影响，则正确的是
A． U=0，R=0
B． U变大时，U/I变大
C． I变大时，U/I变小
D． U变大时，U/I不变
-
难度：
使用次数：191
入库时间：2014-11-20

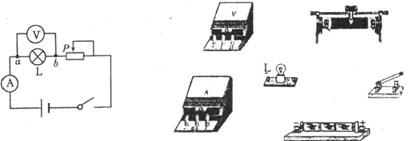

如图是小强实验小组选用的测量小灯泡电阻所需的电路元件，小灯泡的额定电压约为3.8V，估计小灯泡的电阻小于15Ω。
(1)根据所示的实验电路，用笔画线代替导线，将下图中的电路元件连接完整。(2)当闭合开关后，若出现了如下不正常的现象，请你从下列选项中选择可能的原因填入表格中右列的空格中。
A．电路中ab断路
B．电路中ab短路
C．电压表并联在滑动变阻器两端
顺序
现 象
可能原因
灯泡亮度
电流表读数/A
电压表读数/V
甲
不亮
0.25
0
乙
不亮
0
4.5
丙
逐渐变亮
逐渐增加
逐渐减少
(3)根据正确的实验数据描绘出的小灯泡伏安特性曲线并非是直线，其原因是 。
-
难度：
使用次数：145
入库时间：2014-11-20
某同学用电源、电压表、电流表、滑动变阻器、开关和若干导线，测定电阻RX的阻值，所有元件均完好，电流表有0—0.6A和0—3A两档，电压表有0—3V和0—15V两档，电源电压为3.0V且不变，滑动变阻器标有“10Ω，2A”字样，电路连接正确。闭合开关，该同学在移动滑动变阻器滑片的过程中，发现电流表示数变化范围在0.21A~0.58A之间，当滑片移动到某个位置时，电流表和电压表的指针恰好同时指向刻度盘的正中央，请在下表中补上实验数据表格的有关栏目，根据该同学的实验器材及观察到的现象，将有关数据填入表格内，并算出RX的阻值。（计算电阻时，精确到0.1Ω）（9分）
物理量实验序号
