难度：
使用次数：114
入库时间：2014-11-17如图2所
示，平底U型管内部横截面积为5cm2，在常温下盛有96cm高的水柱，现用一电热丝（体积不计）对水柱加热，闭合K1后，当K2接2时，电压表示数为76V，当K2接
1时，电压表示数为3V。经过20min时间加热，水温从20℃上升到80℃。在这过程中，水的气化忽略不计，电热只有80%被水吸收，
，水柱的高度随温度的升高而升高如图3。求（1）电热丝的电阻是多少？
（2）温度为80℃时，水柱对管底部产生的压强是多少？水的密度是多少？
-
难度：
使用次数：177
入库时间：2014-11-17

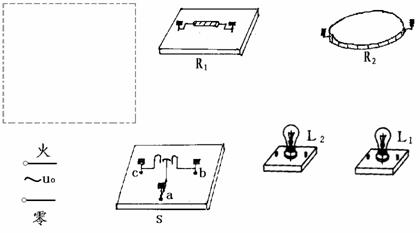

同学们家里通常是用电饭煲煮饭，其内部工作电路主要由下面几部分组成，其中S是一个温控开关，当发热板的温度发生变化时会使S自动在b、c间交换连接，电饭煲便处于加热或保温状态；L1是
红色的小灯泡，L1亮时处于加热状态，L2是绿色的小灯泡，L2亮时处于保温状态，R2是发热板加热电阻，R1是调节电阻。要求：（1）用画线代表导线连接电路，并在方框内画出电路图。
（2）作为调节功能的电阻R1，它的阻值与发热板的阻值R2相比，谁较大？为什么？
-
难度：
使用次数：192
入库时间：2014-11-17
小陈从废品回收站中
拣回一根质量大约500克，没有秤砣的旧杆秤，杆秤上的刻度模糊不清，如图4，小陈用下列器材进行了下列测量。器材：钩码2只，大约100克，量程为300克的托盘天平（含砝码），毫米刻度尺一把，轻质细绳两根
要求：1．测杆秤的质量m
（1）请你写出小陈测量杆秤的质量的主要实验步骤（表述中用到的字母可以任意选取）。（2）要直接测量的物理量有 。
2．测定星的位置小陈找到了杆秤的秤砣，并测出了砣的质量为m1，请你帮他找出定星的位置，方法是：
图4
