难度：
使用次数：191

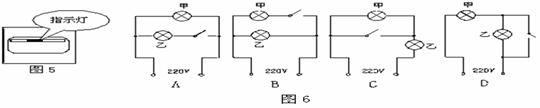

入库时间：2014-11-15如图5所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图6中的（ ）
-
难度：
使用次数：159
入库时间：2014-11-15

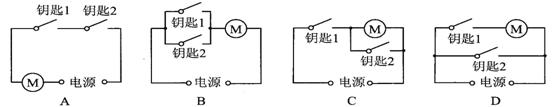

某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是（ ）
-
难度：
使用次数：111
入库时间：2014-11-15
灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是_______A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W。
-
难度：
使用次数：79
入库时间：2014-11-15
家庭电路中，照明灯泡与控制它的开关之间的连接方式是_________， 一只标有“PZ220一100”字样的白炽灯泡，其额定电压是______V，额定功率是______W，正常工作5h消耗的电能为______kW·h。若灯泡两端电压减小，灯泡的亮度将______．(选填“变亮”、“变暗”或“不变”)
-
难度：
使用次数：114
入库时间：2014-11-15
图10所示的电路中，电源电压恒定为6V，定值电阻R1＝6Ω，滑动变阻器的最大阻值为10Ω，电压表量程为0～3V，电流表量程为0～0.6A。为了使滑片P在AB间移动时不损坏电压表和电流表，滑动变阻器连入电路的阻值范围应为_______Ω。
