入库时间：2014-11-09某同学连接的电路实物图如图24-6所示。闭合电键后，灯泡L1L2都不亮，他用电压表进行电路故障检测，测试结果如左下表所示，则可以判定电路中的故障是( )
测试点
a、b
c、d
d、f
电压表示数
有示数
无示数
有示数
A．灯泡L1短路。 B．灯泡L2短路。
C．cd段断路。 D．df断路。
-
难度：
使用次数：609
入库时间：2014-11-09
U形管内注入适量的水银，然后在左右两管内分别注入水和煤油。两管通过水平细管相连，细管中的阀门将水和煤油隔离，两管中的水银面相平，如图24-7所示。当阀门打开瞬间，细管中的液体会( )
A．向左流动。
B．向右流动。
C．不动。
D．水向右流动，煤油向左流动。
-
难度：
使用次数：311
入库时间：2014-11-09
如图24-8所示，F1F2是凸透镜的焦点，S是放在凸透镜前的点光源，S’是S经凸透镜所成的像。，当光源S沿平行主轴的方向向透镜移动时(始终保持u>f)，像S’远离透镜移
动的情况是 ( )
A．沿平行主轴方向。
B．沿O与S’连线方向。
C．沿F2与S’连线方向。
D．沿F1与S’连线方向。
-
难度：
使用次数：409
入库时间：2014-11-09

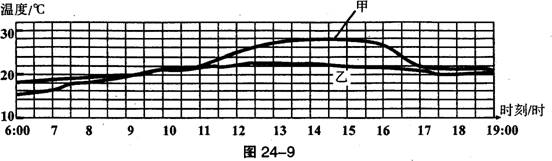

星期天，小林同学在父母的协助下，从早上6:00开始每隔半小时分别对他家附近的气温和一个深水池里的水温进行测量，并根据记录的数据绘成温度一时刻图线，如图24-9所示。则可以判断 ( )
A．甲是“气温”图线，乙是“水温”图线，因为水的比热容比空气的大。
B．甲是“气温”图线，乙是“水温”图线，因为水的比热容比空气的小。
C．甲是“水温”图线，乙是“气温”图线，因为水的比热容比空气的大。
D．甲是“水温”图线，乙是“气温”图线，因为水的比热容比空气的小。
-
难度：
使用次数：157
入库时间：2014-11-09
如图24-10所示，墙面上挂着标有“255”数字的牌子，在其相邻的一墙面上挂着一平面镜，地面上也放有一平面镜，通过平面镜不可能看到的数字是 ( )
A. 522。
B. 552。
C. 225。
D. 252。
