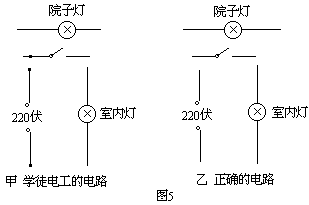

入库时间：2014-11-04电工师傅要在院子里装一盏灯，灯泡与室内的灯泡完全相同，并且共用一个开关。他打算在闭合开关时两灯同时正常发光，断开开关时两灯同时熄灭。他要求一位学徒电工进行操作。学徒电工把连接院子里电灯的两根导线直接接到室内电灯开关的两个接线螺丝上，结果没有达到目的。请你在图5甲中画出学徒电工安装的电路图，并说明当开关断开和闭合时两灯是否发光及亮度情况。然后在图5乙中画出正确的电路图。
-
难度：
使用次数：162
入库时间：2014-11-04
向阳中学广播室想借助于双刀双掷开关控制南北两教学楼的喇叭：开关掷向A端时南面的三只喇叭接通，掷向B端时南北六只喇叭全部接通。请你用笔画线代替导线按上述要求完成图9中的电路图。
-
难度：
使用次数：163
入库时间：2014-11-04

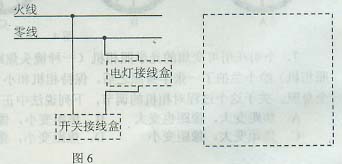

小军的爸爸想拆除厨房一盏灯，并将控制该灯的开关改成插座。但是他家所有的线路都是（除了电灯和开关的接线盒处，其余部分的导线都在墙内），若将改动后的线路重新铺设明线又不美观。小军得知后，又经过认真思考，他根据物理课上所学的知识。首先画了他家现有接线的电路图（如图6所示），并认为只需在原线路上稍作改装，就能达到目的。请你用文字说明小军的改装方法，并在右侧虚线框中画出改装后的电路图。
-
难度：
使用次数：104
入库时间：2014-11-04

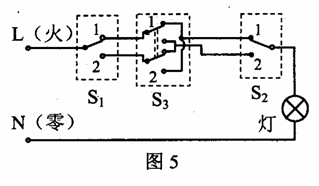

小华家买了新房，准备改装客厅顶灯的电路时，他发现爸爸拿来一幅如图5所示电路图，他很好奇，看了一会儿之后，发现这幅图有些眼熟，但又和过去所看的图不同，他拿着图去问爸爸：S3是什么开关，爸爸告诉他这叫“双刀双掷”开关，相当于两个单刀双掷开关“联动”。爸爸还告诉他要将这三个开关分别装在三个与客厅相连的房间的门旁边。这是为什么？这样装有什么好处呢？小华决定仔细研究一下。
1．小华准备首先用列表的方法分析开关的状态与灯泡亮灭的关系。为此他设计了如下的表格，并用“1”和“2”表示开关接通的位置，用“1”和“0”表示灯泡的“亮”和“灭”。请你也参与到他的研究中来，并帮他在表格中记录下三个开关所有可能的组合对灯的控制情况，完成下表：
S1
S3
S2
灯的亮灭
2．根据列表的结果总结出这个电路的好处。

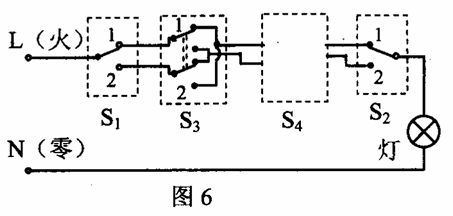

3．弄懂了这个电路和双刀双掷开关的特点之后，他又有了新的想法：还可以在图5的电路中再增加一个双刀双掷开关S4，并使它和其他的开关作用相同。请把他的设计画在图6中。
-
难度：
使用次数：177
入库时间：2014-11-04

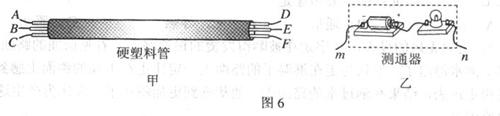

如图6甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的导线。为了辨别哪两个线头为同一根导线的两端，工人师傅用图6乙所示的“测通器”来进行测试。他首先将A和B连接起来，然后将“测通器”的m连接在D上，将n连接在F上，发现此时小灯泡发光…… 。工人师傅据此可以做出什么判断？下一步他将如何操作才能最终搞清每根导线的两端？
