入库时间：2014-10-30下图是某同学探究“电流与电压、电阻的关系”的实验电路。
（1）请你检查一下电路，把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上。
（2）在连接电路时，开关应该______，滑动变阻器的滑片移到_______（选填“中点附近”，“最左端”、“最右端”）。
（3）下表是该同学用改正后的电路研究“电流与电压的关系”时测得的实验数据，这些数据中第 组是明显错误的，分析时需要把它剔除掉。
数据序号
1
2
3x.k.b.1
4
5
6
7
8
9
电压U/V
0.3
0.6
0.9
1.2
1.5
1.8
2.1
2.4
2.7
电流I/A
0.08
0.15
0.23
0.30
0.38
0.55
0.51
0.60
0.68
（4）实验表明：在电阻一定的情况下，通过导体的电流与导体两端的电压成 。
（5）接下来该同学研究“电流与电阻的关系”，应该控制_______不变；更换不同阻值的电阻器后，调节滑动变阻器的滑片位置的
同时，眼睛紧盯______，直到符合要求后，再读取______的读数。
-
难度：
使用次数：51
入库时间：2014-10-30
下图是一种调温型电热毯的电路示意图，R1和R2是两根电阻不变的电热丝，R1=2.2kΩ，R2=1.1kΩ。图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上。如图，当开关处于“4”档时，电热毯不发热。
（1）当开关处于档位____时（选填“1”，“2”，“3”，下同），电阻丝R1与R2串联，当开关处于档位____时，电阻丝R1与R2并联；
（2）开关“2”档时，电热毯工作的电阻为_____，电流为___A。
-
难度：
使用次数：107
入库时间：2014-10-30

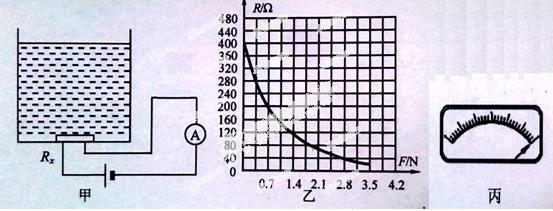

如图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压为24V不变，A为油量指示表（一只量程为0-0.6Ａ的电流表），Ｒx为压敏电阻，它的上表面积为１０cm2,其阻值与所受压力的变化如图乙所示，当油箱加满油时，油量指示表的示数如图丙所示。
（1）当Rx所受压力为0时，Rx的阻值为________。
（2）当
油箱内汽油用完时，油量指示表的指针指向某一位置，求此时所对应的电流值是多少?（3）油箱装满油时，油对Rx的压力为多少?
-
难度：
使用次数：154
入库时间：2014-10-30
在我们的日常生活中，有一种电子温度计，其测量部分的原理如图中的虚线框所示，它主要由温度传感器R（一种热敏电阻，电阻值会随温度的变化而发生变化的可变电阻），显示温度的仪表A（实质上是电流表）组成，只不过将原来的电流值标成了对应的温度值。温度传感器能承受的最高温度为200℃，且已知温度传感器R的电阻值与温度的关系如下表所示。接通电源后，温度传感器两端的电压恒为4.8V。请通过计算回答：
温度t／℃
0xkb1
25
50
75
100
125
150
175
200
电阻R／Ω
300
270
240
210
180
150
120
90
60（1）当温度传感器上的温度逐渐升高时，电流表的示数将______
__.当温度传感器上的温度为0℃时电流表的示数是____A。（2）如果某人使温度传感器接触物体A，电流表的示数为0．02A，物体A此时的温度为多少℃？
（3）表盘上温度值的刻度是否是均匀的？请简要说明理由。
