难度：
使用次数：121
入库时间：2014-10-30一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表选的量程应为_____,电压表选的量程应为_______。
-
难度：
使用次数：61
入库时间：2014-10-30
如图所示，当开关S闭合后，要使电阻R1、R2都有电流通过，甲表是______,乙表是_______，电阻R1、R2______（选填“串联”、“并联”）。
一个定值电阻器的阻值为12Ω，当这个电阻器两端的电压为6V时，通过这个电阻器的电流为____A；当这个电阻器两端的电压为9V时，通过这个电阻器的电流为____A；当这个电阻器两端的电压为0V时，通过这个电阻器的电流为____A，该电阻器的电阻为____Ω。
-
难度：
使用次数：165
入库时间：2014-10-30

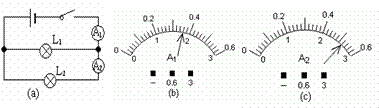

如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是______ A，电灯L2中的电流是______ A，干路电流是______ A。
-
难度：
使用次数：217
入库时间：2014-10-30

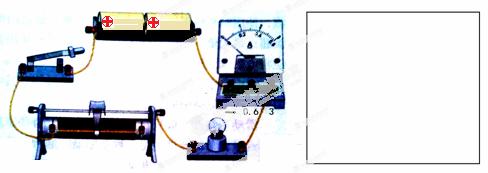

在“用滑动变阻器改变灯泡亮度”的实验中，A组同学按照下图连接好电路。
（1）请你在方框中画出对应的电路图；
（2）如果要使小灯泡的亮度由暗变亮，应该将滑动变阻器的滑片向_____移动（选填“左”、“右”），此过程中电流表的示数将_________。
（3）B组的同学按照正确的电路图连接实验电路，当小聪同学接上最后一根导线时，立即看到小灯泡发出明亮的光。请你帮助小聪找出实验中两个操作不当之处：
①___________________________________________________。
②___________
________________________________________。
-
难度：
使用次数：84
入库时间：2014-10-30
在探究影响导体电阻大小的因素时，小明作出了如下猜想：
①导体的电阻可能与导体的长度有关；
②导体的电阻可能与导体的横截面积有关；
③导体的电阻可能与导体的材料
有关。实验室提供了4根电阻丝，其规格、材料如下表所示．
编号
材料
长度/m
横截面积/mm2w w w .x k b 1.c o m
A
镍铬合金
1.5
0.1
B
镍铬合金
3.0
0.1
C
镍铬合金
1.5
0.2
D
锰铜合金
1.5
0.1
E
镍铬
合金2.5
0.05
（1）选用导线A和导线B进行实验，可以探究猜想_______;选用______两根导线进行实验，可以探究猜想②;
（2）小明设计了如图甲所示的实验电路，在M、N之间分别接上不同的导体，小明要注意观察__________，具体指明该方案存在的不足是：_________________
______。（3）小红设计了如图乙所示的实验电路，当她把一段导体接入M、N两点之间并且闭合开关后发现灯泡根本不亮，经检查电路连接无误并且无断路和短路故障，你认为灯不亮的原因是________________________。
（4）小刚设计了如图丙所示的实验电路，该电路中灯泡的作用有：
①__________________________________________________；
②__________________________________________________；
（5）小刚想用图丙的电路验证“在电压相同时，流过代替的电流跟电阻成反比”，于是他选用了5Ω、10Ω、15Ω、20Ω和25Ω的定值电阻分别先后接入MN两点之间。你认为
小刚的方案是否可行？_____。请对你的判断加以解释：_____________________________________。
甲 乙 丙
