难度：
使用次数：146
入库时间：2014-10-29如图8为输电线路中常用的油浸自冷式变压器。变压器内部的铁芯、线圈就浸没于变压器油（一种矿物油，也称导热油）中。变压器工作时，铁芯、线圈会发热。这些热量主要通过导热油并流经变压器外部的一根根金属管道散发到空气中，从而使铁芯、线圈的温度不会升高太多，以确保变压器的安全运行。请回答：
（1）变压器外部的散热器为什么做成管道状？
（2）变压器的上部有个油箱，其侧面有一个油量表。油量表就是一根上、下两端均开口并插入油箱中的玻璃管。电工通过观察玻璃管中油面的高度来判断油箱中油量的多少。请问：设计这一装置利用的主要物理知识是什么？
（3）从图8我们发现：变压器外部的散热管道都是沿竖直方向而不是沿水平方向分布的，这是为什么？
（4）正常情况下，变压器油箱中的导热油是绝对不允许装得满满的，这是为什么？
-
难度：
使用次数：50
入库时间：2014-10-29
阅读资料并回答问题：

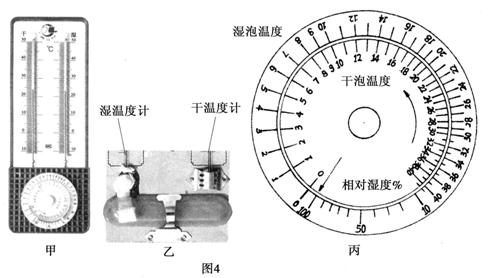

干湿温度计是一种既能测量空气温度，又能测量空气相对湿度的常用测量仪器(某一温度下，空气中水蒸气量与该温度下饱和水蒸气量的比值叫做该温度下的空气相对湿度，以百分数表示；饱和气是指一定温度下，一定数量空气中所能最大限度容纳的水蒸气量)。如图4甲所示，仪器上有两支相同的温度计并列地安装在同一刻度板上(图4乙为其背面)，其中一支温度计的测温泡外面裹有被水浸湿的棉纱，这一支温度计即为“湿”温度计；另一支温度计的测温泡直接裸露在空气中，这一支温度计即为“干”温度计。还有一个可根据干、湿温度计的示数来确定空气相对湿度的转盘式标尺。
1．通常情况下，湿温度计的示数比干温度计的示数稍低一些，这是为什么?
2．转盘式标尺由两个同轴的圆盘组成，其中外盘是固定的，上面标有对应“湿温度计”温度值的0～40刻度线及表示相对湿度值的10～100刻度线；内盘可以绕轴转动，上面标有对应“干温度计”温度值的0～40刻度线及“相对湿度％”字样。转动内盘，当内、外盘上的相同温度值对准时，“相对湿度”的箭头正好指向100，表明空气的相对湿度为100％，如图4丙所示。
请你根据以上信息，说明如何根据干、湿温度计的示数，使用这个转盘式标尺来确定出空气的相对湿度。
3．中午，小宏看到干温度计的示数为26.0℃，湿温度计示数为22.0℃。到了晚上，小宏看到干温度计的示数为16.0℃，湿温度计示数为12.0℃。请思考并回答：
(1)关于中午和晚上空气的相对湿度，以下说法正确的是( )
A．中午和晚上空气的相对湿度相同
B．因为中午和晚上气温不同，所以无法比较中午和晚上空气相对湿度的大小
C．中午空气的相对湿度大。
D．晚上空气的相对湿度大。
（2）请你简要地说明选择该答案的理由。
-
难度：
使用次数：104
入库时间：2014-10-29
露天放置的大型石油液化气罐，为了防止因温度过高而造成爆炸等事故，罐体外表面通常漆成银白色，如图11所示.而露天安放装的电力变压器，同样为了防止因温度过高而造成火灾等事故，在采用加注冷却油、安装散热管等一系列散热措施的同时，却把其外表面漆成颜色很深的灰黑色，如图12所示。同样是为了防止温度过高，一个外表面漆成颜色很浅的银白色，另一个外表面却漆成颜色很深的灰黑色，这是为什么呢?
