入库时间：2014-10-25如图11所示，闭合开关S，如果A1示数为0.5A，A2示数为0.4A，A3示数为0.7A，则通过灯L1、L2、L3的电流各为多少安？
-
难度：
使用次数：437
入库时间：2014-10-25

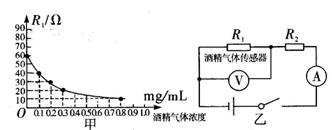

为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到酒精气体浓度增加时，其电阻值降低，如图甲所示。当酒精气体浓度为0时，R1的电阻为60
。在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20。求：（1）当被检测者的酒精气体的浓度为0时，电压表的示数是多少；
（2）现在国际公认的酒驾
标准是0.2mg/mL≤酒精气体浓度≤0.8 mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
