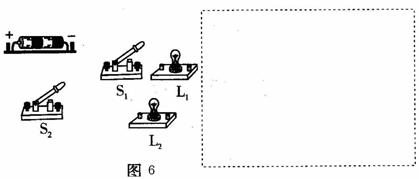

入库时间：2014-10-25将图6中的各器材连成符合要求的电路，并画出对应的电路图。要求：灯L1和灯L2并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2。
-
难度：
使用次数：70
入库时间：2014-10-25
火车在车厢后面有两间厕所，只有当两间厕所的门关上时（每扇门的插锁相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图7中的各元件符号连接成符合上述设计要求的电路图。
-
难度：
使用次数：565
入库时间：2014-10-25

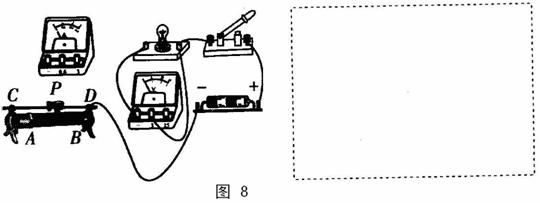

如图8所示的实验器材，现用电流表、电压表分别测出通过
灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用滑动变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。（1）按要求连接还没接好的实物图。
（2）在虚线框内画出相应的电路图。
（3）连接电路时开关应处于________状态，滑动变阻器的滑片应处于________（选填“A”或“B”）端。
（4）滑片P向左移动时，电流表示数________（选填“变大”、“变小”或“不变”），灯泡亮度________（选填“变这”、“变暗”或“不变”）。
（5）若电压表的指针反偏，最简单的解决
方法是_______________________，若移动滑片P发现两表示数均比较小且不变，其原因可能是___________________。
-
难度：
使用次数：193
入库时间：2014-10-25

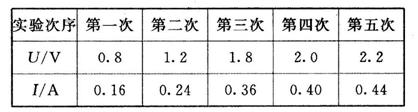

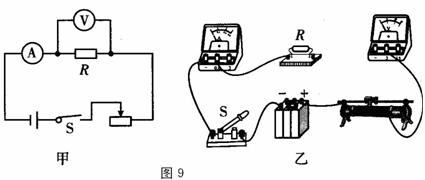

某实验小组探究电流与电压的关系时，所用器材如下：电源1个，电流表、电压表各1只，定值电阻1个，滑动变阻器1只，开关1个，导线若干；设计的电路如图9甲所示。实验中获取的数据如下表：
（1）请根据图甲所示电路，将图乙所示的实物电路连接完整（导线不允许交叉）、
（2）请根据表中数据在图10中画出电流随电压变化的图象。
（3）分析表中的数据或图象，你能得出的实验结论：_______________________。
（4）该实验小组还利用此电路探究“通过导体的电流与导体电阻的关系”时，依次用8
、12和16的电阻替换原来的定值电阻，实验过程中应使电压表读数__________（选填“变大”、“变小”或“不变”）。 -
难度：
使用次数：55
入库时间：2014-10-25
用煤气灶烧水时，把2kg的水从25℃加热到75℃，燃烧了0.03m3的煤气。设煤气完全燃烧，水的比热容为4.2×103J/（kg·℃），煤气的热值约为4.0×107J/ m3。试求：
（1）水吸收的热量是多少？
（2）煤气灶烧水时的效率是多
少？
