入库时间：2014-10-25根据欧姆定律可以导出公式
，
下列说法正确的是（ ）A、当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B、当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C、当通过导体的电流为
零时，电阻也为零D、当导体两端的电压为零时，电阻不为零
-
难度：
使用次数：126
入库时间：2014-10-25
如图2所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10
，滑动变阻器R2的最大阻值为50。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（ ）A、电压表的示数变大，电流表的示数变小
B、电流表和电压表的示数都不变
C、电流表的示数变化范围为0.2A~0.6A
D、电压表的示数变化范围为1V~6V
-
难度：
使用次数：75
入库时间：2014-10-25
小明同学在物理实践活动中设计了如图3所示的反映弹簧所受压力大小的电路。其中R′是标有“1A 20
”的滑变阻器，R是5的定值电阻，电源两极间的电压恒定为10V。下列说法错误的是（ ）A、金属片受到压力增大时，变阻器阻值增大
B、当压力最大时，电路中的电流为0.4A
C、当压力最大时，定值电阻R两端的电压为0
D、压力表实际是电压表
-
难度：
使用次数：245
入库时间：2014-10-25

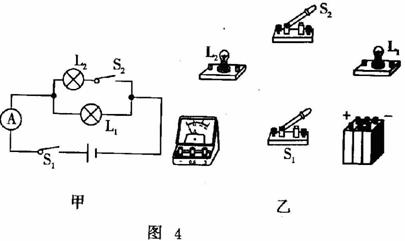

根据如图4甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
-
难度：
使用次数：1663
入库时间：2014-10-25

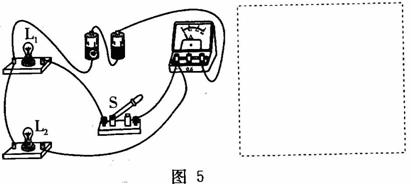

根据如图5所示的电路，请在虚线框中画出这个电路的电路图。
