难度：
使用次数：67
入库时间：2014-10-25小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=mq计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了图10所示的装置进行实验，记录结果见下表：
燃料
加热前的水温/℃
燃料燃尽后水温/℃
煤油
25
44
菜籽油
25
34
（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的 相同及 相同。
（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是 。
（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是 。利用此实验方法计算出的热值将比真实值 （偏大/偏小）．说说你的看法。
-
难度：
使用次数：236
入库时间：2014-10-25

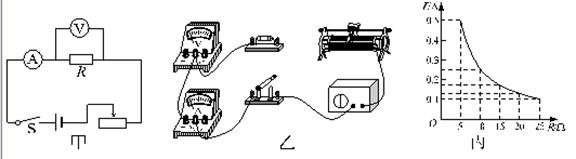

小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， 。
②上述实验中，小明用5Ω的电阻做完实验后，断开开关，再将10Ω的电阻接入电路，闭合开关，发现电压表示数 （大于/等于/小于）2.5V，接下来的操作是
。⑶为完成整个实验，应该选取下面哪
只滑动变阻器：( )A.50Ω 0.3A B.50Ω 0.5A C.20Ω 2A D.20Ω 0.5A
-
难度：
使用次数：209
入库时间：2014-10-25
如图所示的是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5 V”字样．
(1)该实验的原理是____________________．
(2)该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮．导致上述现象的不规范操作是______________________________________________．
(3)若某次测量时电压表的示数为2 V，电流表的示数如图所示，则电流表的示数为________A，此时灯泡的电阻为______Ω.接着用这个电路测小灯泡的额定功率，滑片应向________(填“左”或“右”)移动．
(4)该组同学分别记录三
组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果．出现这种结果的原因是________________________________________．
-
难度：
使用次数：194
入库时间：2014-10-25
小星家的太阳能热水器，水箱容积是200L．小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃．请你求解下列问题：
（1）水吸收的热量；【c水=4.2×103J／(kg·℃)】
（2）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40％，求至少需要燃烧多少煤气？（煤气的热值为q=4.2×107J／kg）
-
难度：
使用次数：227
入库时间：2014-10-25
参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图13所示．其中定值电阻R0=5Ω，电源电压恒为4.5V，R是固定的、竖直放置的硬电阻棒、总长为30cm，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计．
（1）R0在电路中的作用是．
（2）身高为168cm小强用该测量仪测量时，电流表示数为0.5A，此时电阻棒R接入电路的电阻为多少Ω？
（3）若电压表量程为0～3V，电流表量程为0～0.6A．为了保证电路各元件安全工作，该电子身高测量仪能测量的最大身高是多少cm？
