难度：
使用次数：70

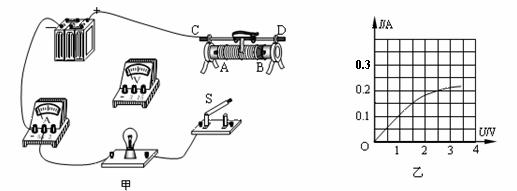

入库时间：2014-10-22小明在进行“测量小灯泡电功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0-0.6A、0-3A）、电压表（0-3Ｖ、0-15Ｖ）、“50Ω、1A”和“10Ω、1.5A”两种规格的滑动变阻器，额定电压为2.5Ｖ的小灯泡（正常发光时的电阻约为10Ω）、开关各一个，导线若干。
（1）为顺利完成实验，小明在实验中应选用规格为 的滑动变阻器。
（2）请你用笔画线代替导线，帮小明将图甲的实物电路连接完整。（要求：滑片Ｐ向右移动时，小灯泡变亮）
（3）连好电路后，闭合开关，通过移动滑动变阻器的滑片，分别记下了多组对应的电压表和电流表的示数，并绘制了U-I图像如图乙所示。根据U-I图像提供的信息，可计算出小灯泡的额定功率是 W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是 Ω。
（4）小明根据U-I图像中数据计算发现：随着小灯泡两端电压的增大，灯丝的电阻 ，你认为原因可能是 。
-
难度：
使用次数：113
入库时间：2014-10-22
下列甲图是某实验小组探究小灯泡功率所用的器材，已知小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．
（1）请你用笔画线代替导线，将甲图实物连接完整．要求：滑动变阻器的滑片向右移动时小灯泡亮度变亮，连线不能交叉．
（2）该组同学连
接好电路，将滑片P移到A端，并用开关试触，检查无误后，闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法降低到2.5V，其原因可能是____________________________．
（3）解决问题后，在实验过程中记录同学不小心漏填了一个电压的数据如图乙所示，请你读出该电压值填入表中的空格处．
（4）从表中数据可算出该灯泡的额定功率是_________W．
-
难度：
使用次数：176
入库时间：2014-10-22
某同学在做“测定小灯泡功率”的实验时，连接的实物电路如图所示．在检查线路时，发现有一根导线连接错误．请你在图中用“×”标出这根错接的导线，并画出改接后的导线(不能与其他导线交叉)．
-
难度：
使用次数：109
入库时间：2014-10-22
在做“探究灯泡的电功率跟哪些因素有关”的实验时，同学们提出了如下猜想：
甲：电功率跟电压有关，电压越高，电功率越大．
乙：电功率跟电流有关，电流越大，电功率越大．
请你任选其中一个猜想，设计实验，进行验证．
(1)你验证的猜想是 ▲ （填甲或乙）．
(2)实验需要的器材，除电源、导线、开关外，还需要 ▲ ．
(3)在该实验中，你需要收集的数据是 ▲ ．
(4)你是通过观察比较 ▲ 来比较两灯泡功率的大小的．
(5)探究出电功率跟电压和电流的关系后，爱动脑筋的小明猜想：“电功率跟电阻之间也可能有一定的关系，”于是，他向老师借了一些定值电阻和其他相关器材进行实验，其实验数据如表一、表二所示．
根据表一中的数据可以得出电功率跟电阻阻值之间的关系是： ▲ ．
根据表二中的数据可以得出电功率跟电阻阻值之间的关系是： ▲ ．
-
难度：
使用次数：142
入库时间：2014-10-22

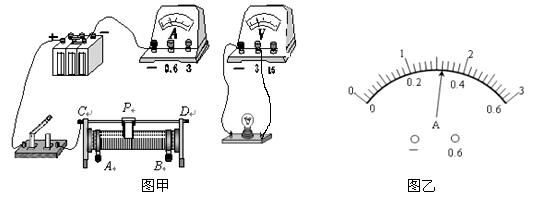

如图为 “测量小灯泡的电功率”的实验，小灯泡上标有“2.5V”的字样(小灯泡的功率小于1W)。
（1）请根据实验目的，用笔画线代替导线，将图甲所示的实物连接成实验电路
（2）小刘正确连接电路并检查无误后，闭合开关，发现灯泡不亮，立刻要求老师更换灯泡。小刘的做法是欠妥的，正确的做法应该是 ；
（3）解决了上述问题后，小刘发现灯泡发光了。如果要使灯泡正常发光，小刘应该调节滑动变阻器的滑片，使灯泡两端的电压为 V；
（4）小灯泡正常发光时，电流表的读数如图乙所示，则灯泡的额定功率为 W
（5）若电源电压为6V，实验室提供的滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格，则本实验中应选用规格为 的滑动变阻器。
