入库时间：2014-10-22小明用图甲所示的电路测量小灯泡的额定功率，图中电源电压为6V，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线，将图甲所示电路连接完整（导线不得交叉）；
（2）小明调节滑动变阻器，当电压表的示数为 V时，灯泡正常发光。第1次实验时，电流表示数如图乙所示。则电流I1= A，额定功率P1= W；
（3）为精确测得小灯泡的额定功率，小明利用该装置进行了三次有效的实验。实验时应保持 （选填“电流”或“电压”）表的示数不变。若测得小灯泡的额定功率分别为P1、P2、P3，则本实验测定的小灯泡额定功率P= 。
-
难度：
使用次数：129
入库时间：2014-10-22
一个小灯泡上标有“■V 1W”字样，额定电压模糊不清，小明对此展开实验探究．

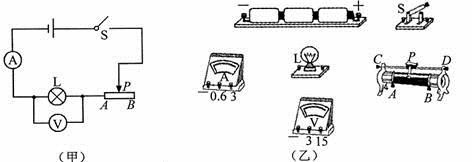

(1)请根据电路图（甲），用笔画线代替导线，连接实物图（乙）．(电压表量程选用0～15V，电流表量程选用0～0.6A)
(2)先将滑片移到 (A/B)端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线．电路可能存在的故障是 ．
(3)排除故障后，小明测出小灯泡在不同电压下的电流，第四次实验电流表示数如图（丙）所示，请将电流表示数以及相应的电功率填人表中，实验次数
1
2
3
4
5
6
7
电压U/V
1.0
1.5
2.0
2.5
3.0
3.5
4.0
电流I/A
0.10
O.14
0.17
0.23
0.25
0.27
电功率P/W
O.1
0.21
0.34
0.69
0.88
1.08

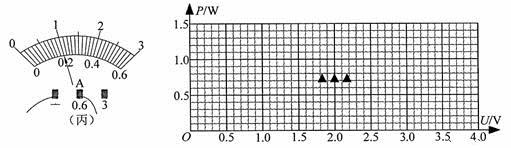

(4)请根据实验数据，在下图所示的坐标中用描点法画出该灯泡的电功率随电压变化的图像．根据图像可判断，小灯泡的额定电压是 V．
-
难度：
使用次数：83
入库时间：2014-10-22
王明同学准备测量额定电压为2.5V 的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接．如图所示．
（1）根据实物连接图，请你在虚线框内画出与之对应的电路原理图
（2）在某次测量过程中，闭合开关后，电压表和电流表的示数如图所示，则电压表的示数为 V，电流表的示数为 A，则此时小灯泡的功率为 W．
（3）滑动变阻器的滑片P向B 端滑动后，小灯泡的电功率将 ．（选填“增大”、“减小”或“不变”）

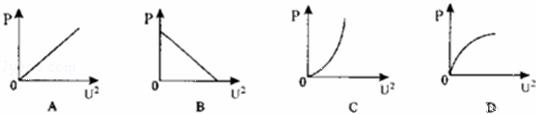

（4）王明同学经过多次测量与计算后，得到了一组功率P 与电压的平方U2的数据，下列各图中能正确表示P与U2的关系的是： （设灯丝电阻不变）
-
难度：
使用次数：144
入库时间：2014-10-22

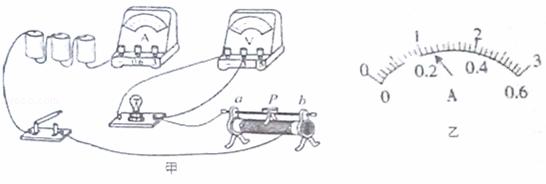

在测定“小灯泡电功率”的实验中，电源电压为4.5V、电阻约为10Ω、小灯泡额定电压为2.5V．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（2）某同学连完电路并闭合开关后，发现电压表示数为零，电流表有一定示数，产生这一现象的原因可能是 ．
（3）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如
图乙所示，请读出电流表的示数，并将所缺内容在表中填写完整．电压U/V
1.0
1.5
2.0
2.5
3.0
电流I/A
0.18
0.2
0.22
0.28
电功率P/W
0.18
0.3
0.44
0.84
灯泡发光情况 很暗→暗→正常发光→很亮
（4）小组同学们分析了实验数据得出：小灯泡发光亮度是由灯泡的 决定的．
-
难度：
使用次数：70
入库时间：2014-10-22
某班同学在做“测定小灯泡电功率”的实验时电路如图所示，所用电源电压为4.5V，小灯泡额定电压为2.5V．
（1）甲同学碰接电路的最后一根导线时，灯泡立即发光，而且很亮，则连接电路时存在的不规范或不妥当是： ．（举一种情况）
（2）乙同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 （选填字母序号）
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）丙同学闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表的 了．

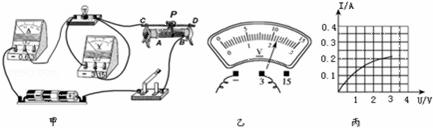

（4）丁同学按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是小灯泡 ；故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向 （填“A”或“B”）端移动，使电压表的示数为2.5V；接着丁同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象．根据图象信息，可计算出小灯泡的额定功率是 W．该图象不是直线，主要原因是 ．
（5）戊同学想换用其他规格的小灯泡再做该实验，但他却操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，那么拔出后电压表、电流表的示数变化情况是： ．
（6）实验时，电压表的示数为U，电流表的示数为I，己同学利用P=UI计算出小灯泡的电功率．若考虑电表的电阻对测量的影响，则电功率的测量结果与真实值相比偏 （选填“大”或“小”）．
