入库时间：2014-10-22下面是测量小灯泡电功率的实验报告，请你将空白项填写完整．
测量小灯泡的电功率
实验目的 测量额定电压为2.5V的小灯泡的额定功率与不在额定电压下的功率，并观察小灯泡的亮度．
实验设计 1．原理P=UI
2．电路图：
3．器材：一只额定电压为2.5V的小灯泡、两节干电池、一块电压表、一块电流表、一个最大阻值为20Ω的滑动变阻器、一个开关、导线若干
4．表格：请你根据实验目的设计一个实验记录表格。实验次数
1
2
3
实验步骤 1．按照电路图连接电路，连接电路过程中开关断开，调整滑动变阻器的滑片的位置，使电路接通后电路中 达到最小．
2．检查连接情况，确认无误后闭合开关，然后按照实验要求进行测量，并将测量的实验数据填入表格．
3．整理实验器材．分析论证 处理实验数据，分析测量结果．
评估交流 在实验过程中曾出现不完善的甚至错误的地方，小组通过交流找到了解决问题的办法，其中一个示例如下：
小芳为检查如图所示的电路就直接闭合了开关，发现电压表的指针 ．经过认真检查，组员们发现有一条导线连接错误并立即改正．请你在图中连错的导线上画“×”，并把正确连线画上．
-
难度：
使用次数：128
入库时间：2014-10-22

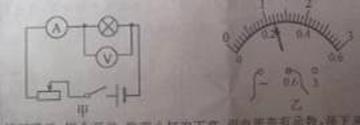

某同学用图甲唆使的电路图测量小灯泡的额定功率（小灯泡标有2.5V字样）
（1）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是________（填序号）
①更换小灯泡； ②检查电路是否短路； ③移动滑动变阻器的滑片；
（2）实验过程中，移动滑动变阻器滑片，当电压表示数为2.5V时，电流表的示数如图乙所示，其值为______A，小灯泡的额定功率为________W。
-
难度：
使用次数：175
入库时间：2014-10-22
小华的物理老师在上课之前，测定了额定电压为2.5V小灯泡的I与U的关系的数据如下表所示：
实验次数
1
2
3
4
5
6
U/V
0.20
0.80
1.40
2.00
2.50
2.90
I/A
0.02
0.08
0.14
0.18
0.20
0.21
（1）从数据可知，该小灯泡的额定电流为______A，正常发光时的电阻为______Ω，额定功率为______W。
（2）小华想亲自做一次，看能否测得同样的数据。于是她设计了如题（a）图所示的电路，准备对该小灯泡进行再次测量，小华找来了实验器材并连接了部分实物电路，其中电源用的是2节干电池，滑动变阻器的铭牌标有“50Ω1A”。
①请你用笔画线代替导线，按照题（a）图所示电路，帮小华将题（b）图中缺少的两根导线补充连接完整。
（a） （b）
②闭合开关前，滑动变阻器的滑片应移到______端（选填“A”或“B”）；闭合开关后，发现灯泡不亮，电流表无示数，但电压表有示数，则电路可能出现的故障是______。
③小华能通过这个实验得到上述表格中的每一组实验数据吗？______（填“能”或“不能”），理由是______。
-
难度：
使用次数：134
入库时间：2014-10-22
小英在测量小灯泡的电功率实验中，所用小灯泡的额定电压为3.8V，电源电压为3V．
（1）请你用笔画线代替导线，将如图中的实物电路图连接完整．
（2）小英在实验中连接好电路，并移动滑片P，依次得出以下数据：灯泡两端电压U/V
电路中的电流I/A
1
2.8
0.28
2
2.5
0.25
3
2.2
0.22
分析上面表格中数据，此实验操作有何不规范之处？ ．
（3）请帮小英计算第2次实验中小灯泡的实际功率P= W；并通过以上实验数据间接计算小灯泡的额定功率，P额= W．
-
难度：
使用次数：175
入库时间：2014-10-22

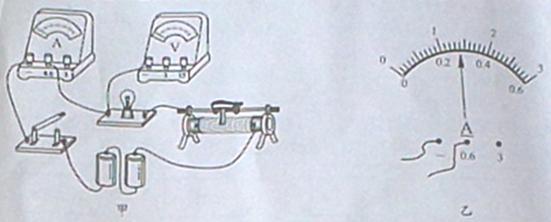

小明做测量小电灯功率的实验，所用小电灯额定电压为2.5V。
（1）在图甲中，用笔画线代替导线，将实验电路连接完整；
（2）闭合开关前，应将滑动变阻器的滑片移动到最 端；
（3）闭合开关，小电灯微亮，电压表 （有/没有）示数，要测量额定功率，应移动滑片，使电压表示数为 V；
（4）当电压表的读数达到额定电压时，电流表的示数如图乙所示，其值为 A，小电灯的额定功率为 W。
