难度：
使用次数：127

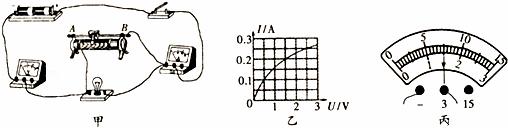

入库时间：2014-10-22小林同学用两节干电池、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的电功率．
（1）如图甲所示是小林同学连接的实物图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线．
（2）闭合开关S前，滑片P应滑到最 ．（选填“左端”或“右端”）
（3）电路连接正确后，闭合开关，移动滑动变阻器，继续实验，并根据实验数据画出如图乙所示的I﹣U图象，当电压表的示数如图丙所示，则此时灯泡的电阻是 Ω．
（4）小灯泡的额定功率是 W．
-
难度：
使用次数：190
入库时间：2014-10-22

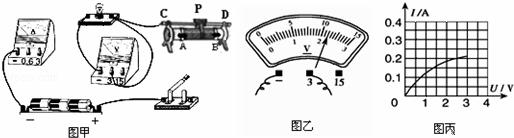

在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．
（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为 V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V．
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是 W，还可以得出：小灯泡的实际功率随实际电压的增大而 （选填“增大”、“减小”或“不变”）．
（4）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：① ；② ．
-
难度：
使用次数：122
入库时间：2014-10-22

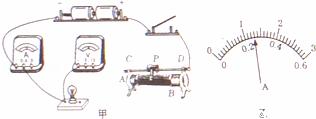

小航和小林同学在做“测量小灯泡电功率”的实验时，老师给他们提供一些标有“2.5V”字样的灯泡、电压表、滑动变阻器、开关、干电池盒（3V）、导线若干．
（1）粗心的小航很快连接完电路并闭合开关，结果发现无论怎样移动滑动变阻器滑片P的位置，电流表和电压表的
示数总保持不变，灯泡保持较暗的亮度不变，则造成这一现象的原因是： ；
（2）他倆仔细检查电路后发现了问题，排出了故障，连接了如图（甲）所示电路图，还有两根导线没有连，请你用笔画线代替导线，帮他们将图中的电路连接完整．并且要求滑片P向右移动时，电流表的示数变大；实验次数 电压表示数U/V 电流表示数I/A
1 2.0
2 2.5 0.30
3 2.8 0.32
（3）正确连接电路后，实验得到的数据如上表；
（4）在电压为2V时，电流表示数如图（乙）所示，此时通过小灯泡的电流为 A，此时小灯泡的实际功率为 W；
（5）细心的小林根据测出的三组数据求出各次电阻，发现灯泡不同电压下的电阻值不同，小航说这是误差，小林不认同，发生了激烈争论．请你帮他们分析，灯泡在不同电压下的电阻值不同的原因是 ．
-
难度：
使用次数：103
入库时间：2014-10-22

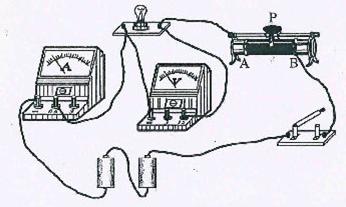

如图所示是某同学“测定小灯泡电功率”时连接的电路，小灯泡额定电压为2.5V，所用电源电压恒为3V。
(1)连接电路时开关应 ，闭合开关前滑动变阻器滑片应移动到 端(选填“A”或“B”)。
(2)电路中， 表连接不当，为减小读数误差必须改接到量程为 。
(3)该同学重新正确连接电路后，实验得到的数据见下表。根据表中记录可得小灯泡的额定功率为 W，其亮度随实际功率增加而 。实验次数
电压表示数U/V
电流表示数I／A
小灯泡亮度
1
2.0
0.17
较暗
2
2.5
0.20
正常
3
3.0
0.22
很亮
-
难度：
使用次数：115
入库时间：2014-10-22
某学习小组在“测量小灯泡的电功率”的实验中，电源电压6V不变，小灯泡额定电压为2.5V，电阻约为10Ω。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。
(2)某次实验时，电压表示数如图乙所示，则此时滑动变阻器两端的电压为 V；如果要使小灯泡正常发光，变阻器的滑片P应该向 (选填“A”或“B”)端移动。
(3)小菁同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定电功率是 W。
(4)某同学实验中电流表和电压表指针偏转情况如图所示，其中某电表指针示数不妥，其原因是 。(要说明表的名称)
(5)在实验中，小张同学发现当小灯泡两端电压减小时，它的亮度随之减弱，测量出的小灯泡电阻也相应减小，导致这变化的合理解释是 。A．导体电阻与通过导体的电流成正比
B．根据欧姆定律，电流一定时，导体的电阻与电压成正比
C．电压减小时，通过小灯泡的电流不变，电阻变小
D．电压减小时，小灯泡亮度变暗，温度降低，电阻变小
