难度：
使用次数：194

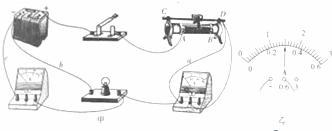

入库时间：2014-10-22如图，一标有“3.8V”字样的小灯泡上额定功率模糊不清，小刚选取器材进行实验，测该小灯泡的额定功率．
（1）在连接电路过程中开关应该处于 状态；
（2）图甲是小刚连接的实验电路，请在a、b、c三根导线中去掉一根 （选填“a”“b”或“c”）使之成为正确电路；
（3）电路连接正确后闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率．应再将滑动变阻器的滑片向 （选填“A”“B”）端移动，当电压表示数为 时，小灯泡正常发光，此时，电流表的指针位置如图乙，则小灯泡的额定功率是 W．
-
难度：
使用次数：148
入库时间：2014-10-22
在复习课上老师提出“如何测量用电器的电功率？”小青，小宁两位同学各自提出了自己的不同实验方案．

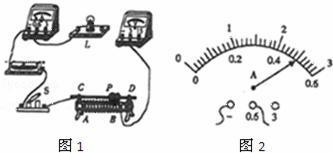

（1）小青：用伏安法测额定电压已知小灯泡的电功率，根据图1中所给元件，用笔画线（不能交叉）在答题卡图上连接实物电路，并完成：
a．实验原理 ；b．实验前，滑动变阻器滑片P应移至 端．c．当测量小灯泡额定功率时，应注意观察 表，并移动滑动变阻器滑片P，使 如图2所示，灯泡正常发光时电流表示数为 A．
（2）小宁：在家庭电路中用电能表测出一个电炉的电功率，除电能表，电炉等器材外，还需要的测量工具是： 测量时关闭其它用电器，只让电炉单独工作，需要测量的物理量有 ， ．
-
难度：
使用次数：55
入库时间：2014-10-22
小强同学要测量额定电压为2.5V、小灯泡的功率：
（1）连接的不完整实物电路如图（甲）所示．请用笔画线代替导线，完成实物电路的连接．
（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 ．
（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V．
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．观察图丙所示的I﹣U图象不是直线的原因是 ．
（5）若想接着探究电流与电压的关系，需要补充的实验器材是 ．
（6）整理器材时发现滑动变阻器的PB部分比PC部分热，原因是 ．
-
难度：
使用次数：198
入库时间：2014-10-22

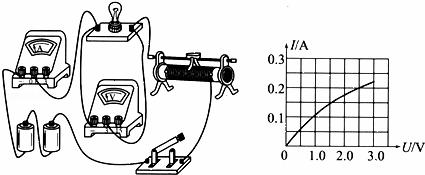

如图是测定额定电压为2.5V小电灯功率的实物电路．
（1）开关闭合前，滑动变阻器滑片应该移动到 （选填“左”或“右”）；
（2）开关闭合后，若电路连接正确，发现小电灯不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因是 ；
（3）排除故障后，移动滑片，获得多组对应的电压、电流值，绘出如下I﹣U图象，则小电灯的额定功率为 W，小电灯的电阻值随电压的升高而逐渐 ．
-
难度：
使用次数：169
入库时间：2014-10-22

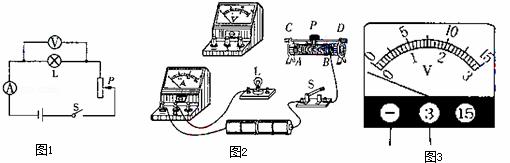

小英同学在物理实验操作考查中做“测量小灯泡的额定功率”的实验．图1是该实验是电路图．
（1）请依据图1所示的电路图，用笔画线代替导线将如图2所示的实物图补充连接成完整电路．
（2）闭合开关前，应将滑动变阻器的滑片P置于 （选填“A”或“B”）．
（3）闭合开关后若发现电压表指针向刻度盘左边没有刻度的一侧偏转，如图3所示，其原因是 ．A．小灯泡L两端电压太低
B．电压表所选量程太小
C．电压表所选量程太大
D．电压表正负接线柱接反了
（4）利用如图1所示电路还可以完成的电学实验有（写出一个即可）： ．
