难度：
使用次数：155

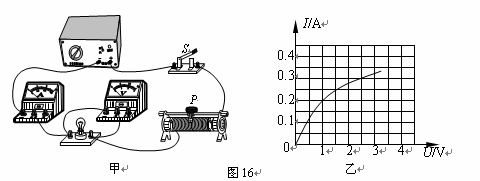

入库时间：2014-10-22在测量额定电压为2.5V的小灯泡电功率的实验中，电路已连接好，如图甲所示，
（1）闭合开关S，发现灯泡不亮，电流表示数几乎为零，电压表示数接近电源电压，其电路故障可能是 。
（2）排除故障后，移动滑动变阻器滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图16乙所示的I－U图像，根据图像信息可算出： ①小灯泡两端加的电压为1V时的功率为 W；（1分） ②小灯泡的额定功率是 W。
-
难度：
使用次数：194
入库时间：2014-10-22
一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳者为：（ ）
A．接入220V电路中使之正常发光，再与有标记的灯泡比较亮
度进行判断B．在实验室里用伏安法测出灯丝电阻，再用公式P=
U2/R进行计算C．接入220V电路中，测出通过灯泡的电流强度I，再用公式P=UI进行计算
D．直接与其它标有220V的灯泡从外观上比较确定
-
难度：
使用次数：257
入库时间：2014-10-22
小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时，小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则( )
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W
D．在5V时小灯泡功率为1.5W
-
难度：
使用次数：76
入库时间：2014-10-22
如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是：
A．灯泡L变亮，电流表示数变大 B．灯泡L变暗，电流表示数变小
C．灯泡L变亮，电流表示数变小 D．灯泡L变暗，电流表示数变大
-
难度：
使用次数：127
入库时间：2014-10-22

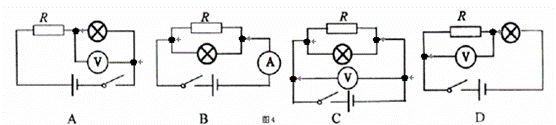

如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电路图是
