难度：
使用次数：51

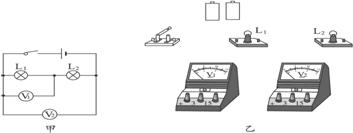

入库时间：2014-10-13（1）按图7甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。(甲图中电压表V1的示数是1.8 V，电压表V2的示数是3 V)
图7

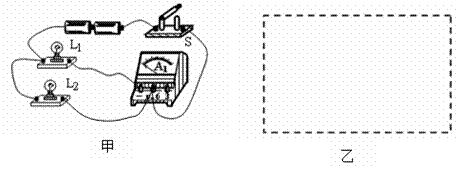

（2）请根据图8甲的实物连接图，在图乙的虚线方框内画出对应的电路图
图8
-
难度：
使用次数：61
入库时间：2014-10-13
(1)图9中电流表的示数为_______A；
(2)图10中电阻箱的示数为_______Ω；
-
难度：
使用次数：198
入库时间：2014-10-13
小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设
计与进行实验】（1）按图19所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到
C接点上.（4）测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开
关必须 .（2）闭合开关，发现电压表示数为零，则小灯泡的故障可是 或 .
（3）小明用上面的方法能否测出L2
两端的电压？ ，为什么？.
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论： .此实验在设计方案上存在的不足之处是 .改进方法 .
UAB/V
UBC /V
UAC /V
2.3
1.5
3.8
-
难度：
使用次数：120
入库时间：2014-10-13
在“探究导体的电阻跟哪些因素有关”的实验中：
（1）甲同学的猜想是：①电阻可能与导体的材料有关。
乙同学的猜想是：②电阻可能与导体的温度有关。
丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与 有关。

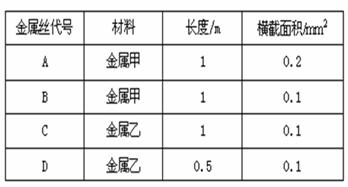

（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如上表。选用导线A和B进行实验，可以探究 （选填“甲”“乙”或“丙”）同学的猜想。要想探究猜想①应该选用 （选上面表格中导线的字母代号）两根导线进行实验。
-
难度：
使用次数：196
入库时间：2014-10-13
如图所示电路中，闭合开关，电流表A1的读数为1.2 A，电流表A2的读数为0.4 A。则通过灯L1和L2的电流分别是多少安培？
