难度：
使用次数：124
入库时间：2014-10-13（1）.在下图5中○里填上适当的电表符号，使之成为正确的电路图。
（2）.小明发现在教室前面的两盏电灯是由一个开关控制的，请你在下面的图6虚
线框中画出符合这种情况的电路图。（电源用电池组代替）
图5

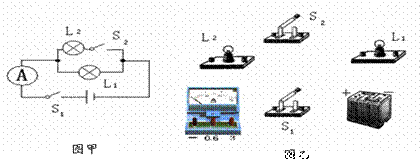

（3）.根据图7甲的电路图将图乙的实物用笔画线代替导线连接起来（导线不能交叉，灯L2的电流约0.4A）。
图7
-
难度：
使用次数：76
入库时间：2014-10-13
下图是两种仪器的测量情形。
(1).图8中电压表的示数为_______Ｖ；
.图9中电阻箱的示数为_______Ω。
-
难度：
使用次数：234
入库时间：2014-10-13
在探究“导体的电阻跟哪些因素有关”的问题时，实验小组用如图所示的装置进行探究．实验记录数据如下表：
（1）连接电路时，开关应__________；（2）比较步骤__________，得出结论：导体的电阻与材料有关；
（3）比较步骤1和2，得出结论：______________________________ ；
（4）比较步骤1和3，得出结论：______________________________；
（5）以上方法在研究物理问题时经常用到，被称为________________法；试根
据学过的物理知识再列出一例用这种方法研究的问题：_________________________________；（6）根据你掌握的电学知识，你认为电阻还与 __________有关。
步骤
材料
长度/cm
横截面积/cm2
M接
N接
灯泡亮度
1
镍铬合金丝
30
0.5
a
a′
暗
2
镍铬合金丝
30
1.0
b
b′
较亮
3
镍铬合金丝
15
0.5
c
c′
较亮
4
锰铜合金丝
15
0.5
d
d′
亮
-
难度：
使用次数：126
入库时间：2014-10-13
小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图11所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.
（4）测出AC间的电压，得出结论.
【交流与评估】图11
（1）在连接电路时，开关必须 .
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 ；（写出一种即可）排除故障后又发现电压表指针偏转幅度很小，可能的原因是 .
（3）小明用上面的方法
能否测出L2两端的电压？ ，为什么？ .
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实
验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进方法 .
UAB/V
UBC /V
UAC /V
2.41.4
3.8
-
难度：
使用次数：197
入库时间：2014-10-13
东风悦达汽车是盐城市最大的汽车生产企业。该厂某型号车在车型测试中，在一段平直的公路上匀速行驶50km，受到的阻力是1.0×103N，消耗燃油4×10－3m3（假设燃油完全燃烧）。若燃油的密度ρ＝0.8×103kg/m3，热值q＝4×107J/kg，求：
（1）专用车牵引力所做的功。
（2）汽油完全燃烧放出的热量是多少？
（3）该专用车的热机效率是多少？
