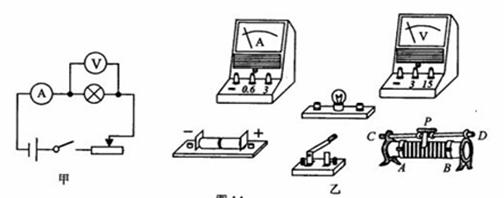

入库时间：2014-10-13（1）在图8中○的里填上适当的电表符号，使之成为正确的电路图。
（2）根据电路图，在图9乙中用笔画线代替导线连接实物图。当滑动变阻器的
滑片向左移动时，灯泡变亮
图9
-
难度：
使用次数：230
入库时间：2014-10-13
某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的
装置，并
每隔1分钟记录了杯中水的温度（见右表）。（1）在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定
的位置，再调整固定 的位置（选填“A”或“B”）。（2）为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的 、
。（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是 。
（4）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式Q吸＝cm（t-t0）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。你认为他的计算结果可靠
吗？ ，为什么？ 。
-
难度：
使用次数：410
入库时间：2014-10-13

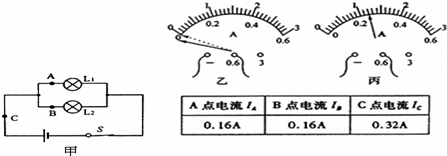

在探究并联电路电流规律的实验中，如图甲是实验的电路图．
（1）电流表应 （选填“串联”或“并联”）在被测电路中
．若要测量干路电流，则电流表应接在甲图中的 点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A．
（3）上表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处①
．② ．改进建议：
-
难度：
使用次数：80
入库时间：2014-10-13

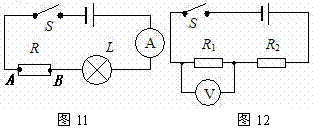

小明设计了如图11所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B 间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电
序号
材料
长度
横截面积
1
炭钢合金丝
L
S
2
镍铬合金丝
2L
S
3镍铬合金丝
L
2S
4
镍铬合金丝
2L
2S
阻丝用电阻符号表示）：
（1）小明选择序号为 的两根电阻丝来探究，实验采用的方法叫 。
（2）他正确选择后，将电阻丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说
明第一次接入的电阻丝阻值 （填“较大”或“较小”）；其中第二次实验中灯泡不亮，你认为原因是 。（3）小明继续用上述电源设计了图12所示的电路图，来探究导体电阻大小还与什么因素有关（温度、导体长度因素除外）。他应选择序号为 的两根电阻丝分别接入R1、R2所在位置。请你简述小明选择的原理及结论： 。
-
难度：
使用次数：176
入库时间：2014-10-13
用燃气灶烧水时，把2.2kg 初温为20℃的水加热到沸腾，共燃烧了45g 天然气（假设天然气完全燃烧）。已知天然气的热值为4.4×107 J/ kg，水的比热容为4.2×103 J/
（kg·℃） 。求：⑴水的内能增加了多少？
⑵燃气灶烧水的效率多少?
