入库时间：2014-10-01如图11所示，在“测定小灯泡功率”的实验中，待测小灯泡标有“3．8V”字样。
（1）至少用_节干电池串联起来做电源。
（2）若闭合开关后，欲测小灯泡的额定功率，发现电压表的读数是2．5V，应调节滑动变阻器，使滑动变阻器接入电路那部分电阻变_______（选填“大”或“小”）。
（3）闭合开关后，调节滑动变阻器，测得三组数据如下。请计算出小灯泡的额定功率P额=______。
实验次数
电压表读数
电流表读数
1
3．0
0．19
2
3．8
0．25
3
4．2
（4）若在实验过程中，不慎将电压表和电流表互换位置，则小灯泡出现的现象是_________（选填“不亮”“很亮”“正常发光”或“烧毁”）
图11
-
难度：
使用次数：96
入库时间：2014-10-01

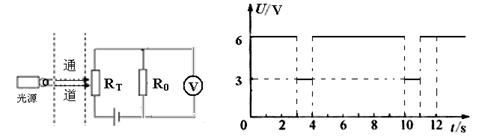

光敏电阻的特点是有光照射它时阻值变小。如图12所示是某小区门口利用光敏电阻设计的行人监控装置，光源射出的远红外激光束穿过通道照射到光敏电阻RT上，当有人通过时，人体将阻挡激光光线的射入。电源电压恒定为12V，RT为光敏电阻，定值电阻R0 =10Ω，若在0—12s的时间内有两人分别经过通道，每次通过时间为1s，电压表的示数变化规律如图U-t。求：
（1）当有人通过（光敏电阻在无激光照射）时，光敏电阻的阻值RT0；
（2）当无人通过时，光敏电阻的功率；
图12
