难度：
使用次数：94
入库时间：2014-10-01一种亮度可以调节的小台灯，其电路如图6甲。
电源电压为24Ⅴ，灯泡L的额定电压为24V，通过灯
泡L的电流跟其两端电压的关系如图6乙。当灯泡正常发光时，灯丝的电阻为 _ _ Ω。调节滑动变阻器R，使灯泡的实际功率为3．6W时，灯泡两端的电压是 V，滑动变阻器R此时电阻 Ω，滑动变阻器R此时实际功率 W。
图6
-
难度：
使用次数：123
入库时间：2014-10-01
小华、小军同学做“测量小灯泡电功率”的实验（小灯泡标有“2．5V”字样）。
（1）如图7甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，
将缺少的一根导线接好 。（2）小华电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大。接下来应进行的操作是 ， 。（两空按操作步骤先后顺序填写字母代号）
A．更换电池或小灯泡
B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置
D．断开电路开关
（3）小华电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 。
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）小军换了实验器材又做了一次试验，实验过程中，当电压表示数为 V时，小灯泡正常发光，此时电流表的示数如图7乙所示，填写表格空白处，该灯泡额定功率为 W。
实验次数
电压表示数／V
电流表示数／A
灯泡亮度
1
1
0．2
较暗
2
2．5
正常发光
3
6[
0
不发光
（5）分析表中实验数据可知，小军所用电源电压约为 V。
（6）若小军手边有“
1．5A 50Ω”和“2．0A 20Ω”两种规格的滑动变阻器，“0～3V”、“0～15V”两个量程的电压表，上面第二次实验中他选用的滑动变阻器规格为 ，选用电压表量程为 。
图7
-
难度：
使用次数：85
入库时间：2014-10-01
小红同学通过实验探究“电功率跟电流、电压的关系”。
（1）小灯泡电功率的大小可通过 判断；

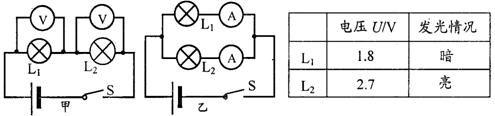

（2）小红同学用干电池做电源，把L1“2．5V 0．3A”和L2“3．8V 0．3A”两只灯泡连成如图8甲所示电路，闭合开关进行实验，收集数据如下表：
请你分析现象及数据得出结论： ；
（3）这位同学又在原有器材基础上继续探究电功率与电流的关系，连接方式如图8乙所示，闭合开关S，看到小灯泡L1，一闪即灭，经检查发现灯丝断了，请你分析灯丝烧断的原因 ，说出改进方法 。
图8
-
难度：
使用次数：108
入库时间：2014-10-01

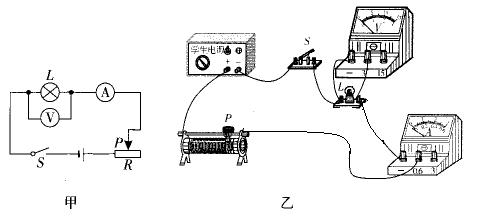

实验室购买了一批规格为“2．5 V 0．8W”的小灯泡，小明同学在利用其中一只小灯泡做测量电功率的实验，小明同学设计了如图9甲所示的电路图。实验中各元件完好，电源电压保持不变。
（1）接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
（2）小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 （选填字母序号）。
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光

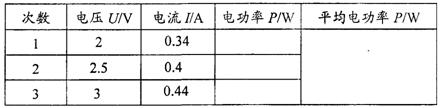

（3）移动滑动变阻器得到了一组电压和电流的数据，填入设计的表格
② 这种表格设计是否合理？答： （选填“合理”或“不合理”）
②分析这组数据，小明认为该小灯泡不合格，他判断的理由是： 。
③假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度 合格产品小灯泡钨丝的长度（选填“大于”或“小于”），得出这个结论的逻辑依据是： 。（2分）
④长时间使用这只小灯泡，容易出现的故障是 。
图9
-
难度：
使用次数：101
入库时间：2014-10-01

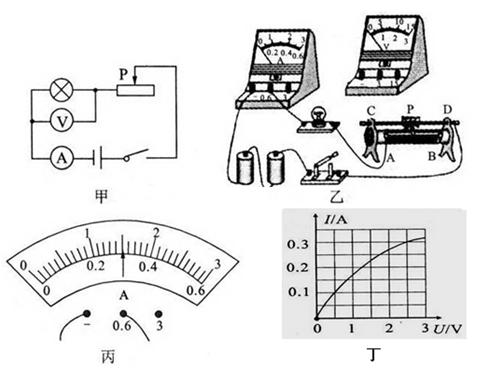

如图10甲所示是“测量小灯泡的电功率”的电路图，图10乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10Ω 1A”。
（1）图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整；
（2）小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有________________________________________________________；
（3）调节滑片P使电压表的示数为2．5V，此时电流表的示数如图10丙所示，则该灯泡的额定功率为 W。若要增大小灯泡的电功率，则滑片P应向______移动；
（4）在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图10丁所示，通过图
像发现灯丝的电阻是变化的，这一现象表明： ；（5）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是___________________________________________。
图10
