难度：
使用次数：174

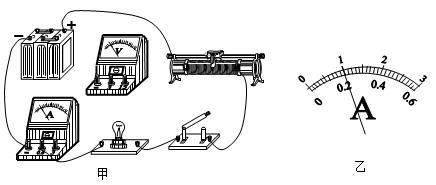

入库时间：2014-10-01某同学做“测
量小灯泡电功率”的实验时，连接了如图7中的甲电路，实验前观察小灯泡的螺旋套上标有“2．5V”字样。（1）要完成甲图的电路连接，电压表应选择连接 （填“0～3V”或“0～15V”） 的量程。
（2）在闭合开关前，变阻器的滑片应放在 端（填“左”或“右”）。
（3）闭合开关，移动变阻器的滑片，使电压表的示数为 V时，小灯泡正常发光，此时电流表表盘如乙图所示，电流表的示数是 A，则小灯泡的额定电功率是__________W。
（4）向左移动变阻器滑片，会看到灯泡变 （填“暗”或“亮”）一些，这说明灯泡的实际功率与灯泡 有关系。
图7
-
难度：
使用次数：144
入库时间：2014-10-01

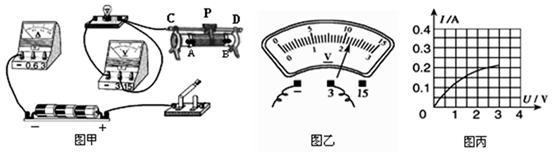

在测量小灯泡电功率的实验中，电源电压为4．5V，小灯泡的额定电压为2．5V，小灯泡正常发光时的电阻约为10Ω。
（1）请你用笔画线代替导线，将图8甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉。
（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图8乙所示）为_________V，若他想测量小灯泡的额定功率，应将图8甲中滑动变阻器的滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2．5V。
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图8丙所示的I－U关系图像，根据图象信息，可计算出小灯泡的额定功率是 W，还可以得出：小灯泡的实际功率随实际电压的增大而 （选填“增大”、“减小”或“不变”）。
（4）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：
① ；
②
。
图8
-
难度：
使用次数：165
入库时间：2014-10-01
如图9所示为电吹风的电路原理图。电动机M上标有“220V 100W”字样，电热丝的电阻R=88Ω。求：
（1）闭合S1，断开S2，正常工作当送风8min，消耗的电能；
（2）闭合S1，S2，正常工作当送热风时，电路消耗的总功率。
图9
