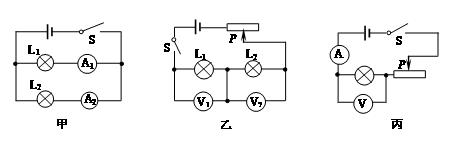

入库时间：2014-10-01在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于_________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是_________________________。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________
图8
