难度：
使用次数：72
入库时间：2014-09-29在测“3.8V”小灯泡电功率实验中：

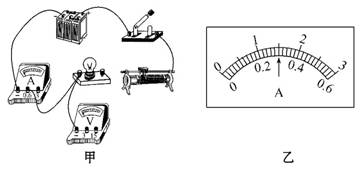

(1)请你用笔画线代替导线,将甲图实物连接完整。
(2)电路正确连接后,闭合开关,移动滑片,发现灯泡不亮,电流表无示数,电压表示数接近电源电压,则故障可能是 ____________________________________。
(3)排除故障后,当灯泡正常发光时,电流表的示数(如图乙)为 A,灯泡额定功率为 W。
(4)(多选)如图所示电路中(R阻值已知),无电压表也能测出该灯泡额定功率的是 。
-
难度：
使用次数：129
入库时间：2014-09-29
如表为一台电烤箱的铭牌,其内部简化电路如图所示,R1和R2均为电热丝。求：
××牌电烤箱
额定电压
220V
额定功率
高温挡
1100W
低温挡
440W
电源频率
50Hz
(1)电烤箱在高温挡正常工作15min所消耗的电能。
(2)电烤箱在低温挡正常工作时,R2的阻值是多少。
(3)假设在用电高峰时,家庭电路实际电压为200V,电烤箱在高温挡的实际功率是多少?(实际功率计算结果保留到小数点后一位)
-
难度：
使用次数：146
入库时间：2014-09-29
某同学为了探究节能问题,分别用电磁炉和煤气炉(使用煤气)给质量为2.5kg的水加热,实验数据如表所示。[煤气的热值是4.0×107J/m3,水的比热容是4.2×103J/(kg·℃)]
气、电能耗对比
加热前
加热后
电磁炉
煤气炉
电磁炉
煤气炉
水的温度
15℃
15℃
95℃
95℃
电或煤气
的用量
0.00J
0.00m3
9.20×105J
4.00×10-2m3
(1)水吸收的热量是多少?
(2)电磁炉和煤气炉的效率分别是多少?(效率是指有效利用的能量与炉具消耗的总能量的比值)
(3)本实验中,电磁炉与煤气炉相比,哪一个更节能?为什么?
