入库时间：2014-09-26如图是一种太阳能LED路灯的电路图，光控开关S白天与触点a接触，太阳能电池板为蓄电池充电；晚上与触点b接触，给
电路供电，平均每晚路灯工作10h。太阳光照射5h能使规格是“24V 30W”的路灯正常工作3个晚上．则：(1)路灯正常工作时的电阻为多少；
(2)路灯正常工作时每晚
消耗的电能为多少；(3)若太阳能电池的光电转换效率为18%，求电池板吸收太阳能的功率。
-
难度：
使用次数：174
入库时间：2014-09-26
如图为一台两挡式电热水器的内部简化电路，S为温控开关，当S接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W．求：
(1)当S接a时电路消耗的电功率；
(2)当S接a时，要使10kg的水温度升高50℃，电热水器的工作时间（水的比热容c＝4.2×103J/( kg．℃)，假设电热水器放出的热量全部被水吸收）：
(3)当S接b时，在10min时间内，电流通过R2产生的热量．
-
难度：
使用次数：254
入库时间：2014-09-26
小华的物理老师在上课之前，测定了额定电压为2.5V小灯泡的I与U的关系，得到I和U的数据如下表所示：
(1)从数据可知，该小灯泡的额定电流为 ____ A，正常发光时的电阻为 ____ Ω，额定功率为 ____ W。

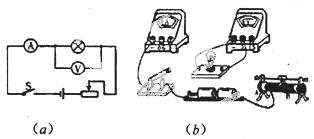

(2)小华想亲自做一次，看能否测得同样的数据．于是她设计了如图(a)所示的电路，准备对该小灯泡进行再次测量。小华找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的铭牌标有“50Ω 1A”，。
①请你用笔画线代替导线，按照图(a)所示电路，帮小华将图(b)中缺少的两根导
线补充连接完整。
②闭合开关前，滑动变阻器的滑片应移到 ____ 端（选填“A”或“B”）：闭合开关后，发现灯泡不亮，电流表无示数，但电压表有示数。则电路可能出现的故障是 ____ 。
③小华能通过这个实验来得到上述表格中的每一组实验数据吗？ ____ （填“能”或“不能”），理由是 ____ 。
-
难度：
使用次数：57
入库时间：2014-09-26
阅读下面的短文，回答问题。
热电偶
把两种不同材料的导线（如铁丝和铜丝）组成如图所示的闭合回路，当A、B两端存在温度差时，回路中就会有电流通过，这就是赛贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。
请回答以下问题：
(1)如图所示。①其它条件不变，只将铁丝换成铜丝，电路电流 ____ ，②其它条件不变，只将A处杯中的冰水混合物换成沸水，电路中的电流 ____ 。③其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路中的电流 ____ （各空格均选填“变大”、“变小”、“不变”、“变为零”）．
(2)这样的热电偶实际上是一个电源，它的电能是由 ____ 能转化而来．
(3)热电偶电路可以把温度信号换成 ____ 信号，利用这种性质可以把热电偶做成 ____ （写出一种应用）．
-
难度：
使用次数：194
入库时间：2014-09-26

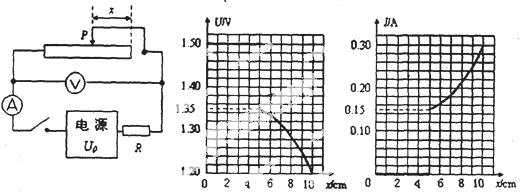

如图所示电路，电源电压U0不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上开关后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x、电流表读数，与x的关系如图所示．
则根据图象可知：断点位置在x等于 ____ cm处，
电阻R等于 ____ Ω．
