难度：
使用次数：347
入库时间：2014-09-26某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是 ____ 。在探究通过导体的电流与
导体两端电压关系时，应保持 ____ 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 ____ ．
-
难度：
使用次数：130
入库时间：2014-09-26
去年6月，我国空调“能效比”实行新的等级标准，空调制冷“能效比”EER是
指空调制冷量与制冷时消耗的电功率比。小明家需要一台制冷量为3200W的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为 ____ W；若选“能效比”为4.0的空调，工作1h将比原空调节约电能 ____ kW．h。 -
难度：
使用次数：73
入库时间：2014-09-26
小明用如图所示的装置探究杠
杆的机械效率，每个钩码的质量为m，O为支点．(1)他将2只钩码悬挂在B点，在A点竖直向上匀速拉动弹簧测力计，拉力为F1，测得A、B两点上升的高
度分别为h1h2，则此次
杠杆的机械效率η为＝ ____ （用物理量的符号表示）．(2)他将2只钩码悬挂在C点，在A点竖直向上匀速拉动弹簧测力计，使C点上升高度为h2，则弹簧测力计的示数将 ____ F1，此次弹簧测力计做的功将 ____ 第一次做的功．
(3)他将3只钩码悬挂在C点，在A点竖直向上匀速拉动弹簧测力计，使C点上升高度仍为h2，则第3次杠杆的机械效率与前两次相比 ____ （选填“最大”、“最小”或“三次相等”）。
-
难度：
使用次数：158
入库时间：2014-09-26

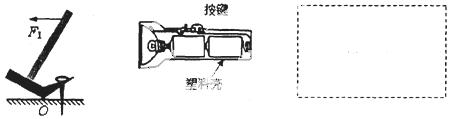

试根据规定要求作图．
(1)请在图中画出动力F1的力臂l1
(2)手电筒是生活中常用的照明工
具，如图所示，是手电筒的实物图。请在虚线框内画出手电筒的电路图
(3)如图是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路．
(4)如图所示，电源电压为6V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮（灯泡的额定电压为3.8V）．
-
难度：
使用次数：184
入库时间：2014-09-26
重力灯是英国的里弗斯设计的一款概念环保电灯．设计师为这款灯找到了“可再生能源”，它就是通过一定的装置将重力势能转化为电能。己知重物质量为20kg，每次被举高2m，环保电灯的额定功率为1W（g取10N/kg）．
(1)重物每被举高一次，人至少对重
物做功多少？(2)若重力做的功有50%转化为电能，则每举高一次重物能使该灯正常照明多长时间？
(3)若要使该灯能正常照明3h，则应使重物在这段时间内被举高多少次？
