入库时间：2014-09-26小王家电能表上标有“220V 10A”字样，他家原有电器的总功率是1500W．最近新买了一个电热水器，铭牌上部分数据如下表所示． （计算结果保留小数点后两位数）
额定容积（L）
60
额定功率（kW）
1.2
额定电压（V）
220
净重（Kg）
25
水温调节范围（℃）
10﹣70
（1）电热水器的额定电流是多少A？
（2）电热水器正常工作时的电阻是多少Ω？
（3）将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？
-
难度：
使用次数：107
入库时间：2014-09-26
在学习欧姆定律之后，老师请同学们设计一个测未知电阻Rx的电路．

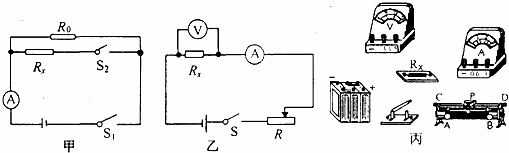

（1）小明同学设计的电路如图1所示．R0为已知阻值的电阻，当s1闭合s2断开时，电流表读数为I；当s1、s2都闭合时，电流表读数为I1．请你写出小明同学测Rx的表达式．Rx=
（2）小红设计了一种不同于小明同学设计的测量电路，如图2所示．请你将图3中的器材按图2电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大．
（3）小红设计的电路中，电源电压为12V，调节滑动变阻器的滑片P，使电流表的示数为0.2A时，电压表的示数恰为8V，求：
①Rx的电阻值；
②变阻器连入电路的电阻；
③滑动变阻器消耗的电功率．
-
难度：
使用次数：171
入库时间：2014-09-26
调节台灯上有一个相当于滑动变阻器的旋钮，调节旋钮可改变台灯的明暗．为了探究台灯亮度变暗时电路中消耗功率的变化规律，小张同学用标有“3V 1W”的电灯L与滑动变阻器串联后接在电源电压为4.5V的电路中进行实验研究，并用电压表测量电压，用电流表测量电流，再将收集到的信息依次填入下表：
（1）据表中的信息可知，小张实验时变阻器滑片P的滑动使变阻器连入电路的电阻值 （填“从小到大”或“从大到小”）变化．
（2）电压表在电路中是与 （填“电灯”或滑动变阻器“）并联的．
（3）请根据表中信息在如图所示的坐标系中画出变阻器消耗的功率随变阻器阻值的变化的图象．
实验次数 1 2 3 4 5 6 7 8
接入电路的变阻器阻值R/Ω 1 3 5 7 9 11 13 15
电压表的示数U/V 0.45 1.14 1.60 1.96 2.25 2.48 2.66 2.81
电流表的示数I/A 0.45 0.38 0.32 0.28 0.25 0.23 0.20 0.19
变阻器的功率P/W 0.20 0.43 0.51 0.55 0.57 0.55 053 0.52
电路的总功率P总/W 2.03 1.71 1.44 1.26 1.13 1.01 0.92 0.84
（4）运用探究结果得出的规律，你认为下面说法正确的是 ．
A．变阻器阻值增大时，其消耗的电功率不一定增大
B．变阻器阻值增大时，电路消耗的总功率不一定增大
C．无论变阻器最大阻值和电灯阻值是什么关系，滑动变阻器连入电路的阻值最大时，滑动变阻器消耗的电功率都不会是最大值
D．无论变阻器最大阻值和电灯阻值是什么关系，滑动变阻器连入电路的阻值最大时，电路消耗的总功率都为最小．
-
难度：
使用次数：53
入库时间：2014-09-26
小爽同学利用如图所示的注射器（容积为V），弹簧测力计和刻度尺估测大气压的值．
（1）实际实验中，发现测量值总偏小，小爽认为可能是因为活塞与注射器筒内壁存在摩擦造成的．你认为她的想法正确吗？认为正确请说明改进方法，认为不正确请说明理由．
2）聪明的小爽通过实验，测出了活塞与注射器筒内壁的摩擦力大小，她是怎么做的？
（3）若活塞与注射器筒内壁的摩擦力大小为2N，小爽用12N拉力可拉动注射器，该注射器有刻度的部分长度为10cm，此时的大气压强为标准大气压（取105Pa），求注射器容积为多少毫升？
-
难度：
使用次数：186
入库时间：2014-09-26
小明在量程为10N，分度值0.1N的弹簧测力计下悬挂一质量为800g的铁块，制成一台可以测量液体密度的“密度计”，使用此密度计时只需将悬挂的铁块完全浸入待测液体中（不接触容器的底和侧壁），就可以从弹簧测力计中“读”出此液体的密度，请回答下列问题：（计算中取g=10N/kg，铁的密度取8×103kg/m3）
（1）这只密度计的零刻线应该在原弹簧测力计刻度盘的什么位置？
（2）这只密度计的测量范围是怎样的？
（3）这只密度计刻度是均匀的吗？请你推导说明．
（4）这只密度计的分度值是多少？为什么？
