难度：
使用次数：118
入库时间：2014-09-26太阳能是人类能源的宝库，太阳能集热器是直接利用太阳能的一种装置，它可以利用太阳能把水加热．下面是某太阳能热水器铭牌上的一组技术参数：
型 号 真空管/mm
直径×长度 容积/L 集热管采光面积/m2 吸热功率/W 水温/℃
A821﹣1.8m Φ58×1800 200 2.90 1200～2500 40～98
其中“吸热功率”是指：在阳光照射下，集热管每秒钟吸收太阳辐射的能量（热量）．若此热水器中装满20℃的冷水，要使水温升高30℃，需吸收的热量是 J；若按最大吸热功率计算，加热这些水需要的时间是 h．[不计热量散失，水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）]．
-
难度：
使用次数：134
入库时间：2014-09-26
游泳时，有的人会有这样的体验：当人站立在水中且身体将要浸没时，池底对脚的支持力几乎为零．假如一位重为500N的同学正在体验这种感觉，此时他受到的浮力约为 N，排开水的体积约为 m3．（g取10N/kg）
-
难度：
使用次数：105
入库时间：2014-09-26
如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．则电源的电压为 V，变阻器的最大阻值是 Ω．
-
难度：
使用次数：158
入库时间：2014-09-26
如图是我国设计的北京2008年奥运会奖牌，奖牌正面为国际奥委会统一规定的图案，奖牌背面镶嵌着取自中国的玉石，形象诠释了中华民族自古以来以“玉”比“德”的价值观，是中华文明与奥林匹克精神的一次“中西合璧”．奖牌分为金牌、银牌和铜牌．其中金牌由纯银、玉石、纯金组成，金牌的总体积约为23cm3，镶嵌玉石的体积余额为5.4cm3，纯金的质量约为6g，（已知：ρ玉=3.0g/cm3，ρ金=19.3/cm3，ρ银=10.5/cm3）．一枚金牌约需要玉石 g，除了玉石和纯金外，还需纯银约 g（计算结果均保留一位小数）．
-
难度：
使用次数：129
入库时间：2014-09-26

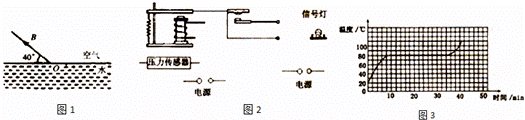

（1）如图1所示，OB是一束光线由空气射到水面时的反射光线，请画出入射光线，标出入射角的度数，并画出折射光线的大致方向．
（2）目前造成高速公路路面结构损坏严重的一个重要因素是车辆超载，小明想用压力传感器（当压力达到设定值时，它就接通电路），电磁继电器，为某大桥设计一个车辆超重的报警装置，当车辆超重时，信号灯就发光，请你在图2中为他连接好电路．
（3）如图3所示是某种物质熔化时温度随时间变化的图象，根据这个图象，你能获得的合理信息有哪些？写出两条．
