• 难度： 使用次数：108 入库时间：2014-09-25

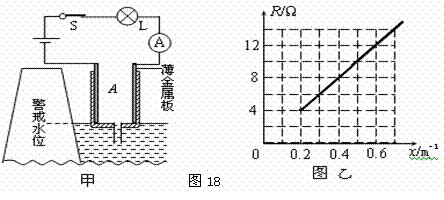

  图18甲是测量高于湖水警戒水位装置的原理图。长方柱形绝缘容器A内部左右两面插有

  竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。已知电源电压恒为10V，小灯泡标有“6V  6W”字样（灯丝电阻不变）。两金属板间的湖水电阻R与x的关系如图18乙所示（x为容器内水柱高度h的倒数，即）。求：

  （1）小灯泡的电阻；

  （2）湖水水位高于警戒水位多少米时，灯泡正常工作；

  （3）将电流表改为水位计，水位计的刻度是否均匀，说明理由。
