难度：
使用次数：80

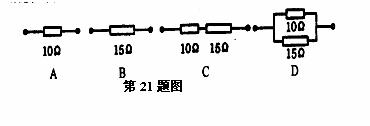

入库时间：2014-09-25阻值分别为10Ω和15Ω的两个定值电阻，把它们按如图所示的四种方式分别接入同一电源电压的电路中，则消耗电功率最小的是图 ；在相同时间内产生热量最多的是图 。
（选填“A”、“B”、“C”或“D”）
-
难度：
使用次数：156
入库时间：2014-09-25
电吹风是现代家庭常用的一种电器，如图所示是额定电压为220V格力牌电吹风的典型电路。其中电热丝通电后可以发热，电动机通电后可以送风，已知电动机的额定功率为120W。
（1）要送冷风，开关应该放在图中的 位置（选填“A”、“B”或“C”）。
（2）送热风时，电路消耗的总功率为560W，则电热丝R的阻值应为 Ω。
-
难度：
使用次数：152
入库时间：2014-09-25
美的牌电饭煲独创的密封防烫结构，它具有三层防烫，自然保温，安全密封等优点，可以让人安全、健康地吃到可口的饭菜（如图所示）。其中电饭煲的构造及使用的过程中蕴藏着许多的物理知识，请你仿照例子自己提问并回答：
提问：美的牌电饭煲在通电工作时，发生了什么能量转化？
回答：电饭煲在通电工作时，可以将电能转化为水的内能。
提问： ？
回答： 。
-
难度：
使用次数：155
入库时间：2014-09-25
电路的识别：
（1）根据如图所示的实物电路，请你在方框内画出对应的电路图。
（2）如图所示是小红同学连接的电路。如果合上开关，将会出现______现象（选填“断路”或“短路”）；对于这个电路，只须拆掉导线 ，就能成为灯L1和L2串联的正确电路。
（3）在“探究串联电路电压的规律”实验中，电源电压为3V（由两节干电池串联组成），要求用电压表测量灯L2两端的电压，连接电路如图甲所示，小红同学发现图中有一根导线连错了，请你在连错的导线上画“×”，并画出正确的连线来；改正电路连接后，闭合开关，电压表的示数如图乙所示，则此时灯L1两端的电压是 V。
（4）如图所示，如果让电流表测量灯L1的电流，则导线的线头M应该接在电流表的“ ”接线柱上；如果让电流表测量干路的总电流，则导线的线头M应该接在电流表的“ ”接线柱上。
-
难度：
使用次数：139
入库时间：2014-09-25
在做测量定值电阻Rx阻值的实验中：
（1）小红同学根据如图甲所示 的电路图，将实验器材连接成实验电路（如图乙所示）。同小组的小花同学在检查电路时认为：从实验目的来看，小红在实验电路的连接上有一根导线连接错了。请你在接错的那根导线上打“×”，并画出正确的连接。
（2）将电路改接正确之后，小红同学闭合开关，调节滑片，当电流表的示数为0.2A时，电压表的示数如图丙所示，则电压表的示数是 V，被测电阻Rx的阻值是 Ω。
（3）小红和小花两位同学都为自己在全班首先获得测量结果而高兴，准备整理实验器材，结束实验。针对这种情况，你对她们提出的建议是 ；你提出这个建议的目的是 。
（4）为了测量“3.8V”的小灯泡的额定功率，小红同学断开开关后，首先把定值电阻换接成“3.8V”的小灯泡，然后将电压表的量程改接为 。
（5）小红同学闭合开关之后，就发现灯L很亮，电流表的示数大，则出现这种现象的原因是 。
（6）接着小红同学调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图丁所示，则小灯泡的额定功率为 W。
