入库时间：2014-09-17把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图17.4-6所示，则电路中 【 】
A．粗导体的电阻大于细导体的电阻
B．粗导体的电阻等于细导体的电阻
C．粗导体两端电压大于细导体两端电压
D．粗导体两端电压小于细导体两端电压
-
难度：
使用次数：58
入库时间：2014-09-17

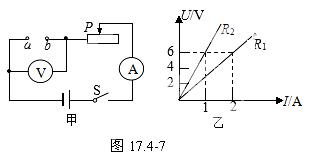

某同学在探究“电阻上的电流跟两端电压的关系”时，利用图17.4-7甲所示电路，在a，b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图像，如图17.4-7乙所示，若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为 【 】
A.0.5A B.1A
C.2A D.0.25A
-
难度：
使用次数：96
入库时间：2014-09-17
如图17.4-8所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是 【 】
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表
示数之比不变D．电压表示数变大，电压表与电流表示数之比变大
-
难度：
使用次数：93
入库时间：2014-09-17
如图17.4-9所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是 【 】
A.电流表A1与电流表A2的示数之和变小
B.电压表V与电流表A2的示数之比保持不变
C.电流表A1的示数变小，电压表V的示数变大
D.电流表A2的示数不变，电压表V的示数不变
-
难度：
使用次数：75
入库时间：2014-09-17
如图17.4-10
所示的电路，将AB两端接入10V电源，电压表示数为3V，拆去AB两端电源，再将CD两端接入10V电源，电压表示数为7V，则R1：R3的值为 【 】A．1：1 B．7：3
C．49：9 D．100：21
